Trecere pietoni în CAD? Iată cum o desenezi!

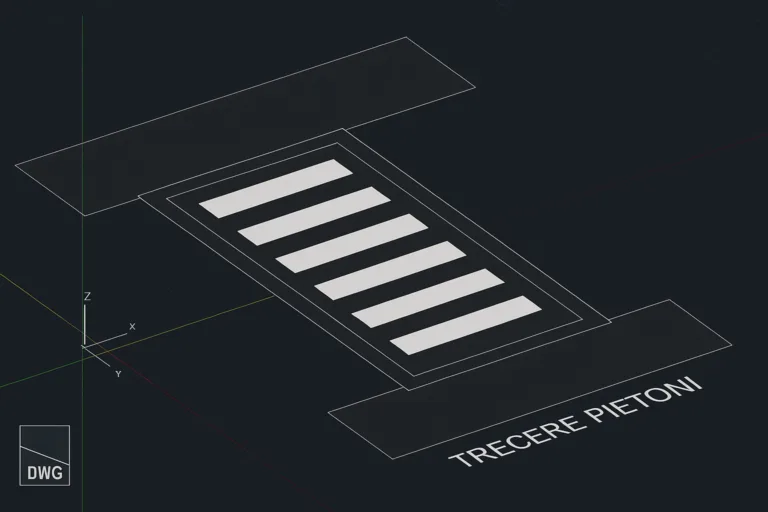

[caption id="attachment_19783" align="aligncenter" width="1536"] Trecere pietoni în CAD Iată cum o desenezi![/caption] Planifici marcajele din curtea fabricii? Trecerea de pietoni este un element esențial pentru siguranță și profesionalism. În acest tutorial îți arăt pas cu pas cum să desenezi o trecere pietonală standard în DraftSight (sau orice alt soft CAD compatibil DWG). 🧰 Ce ai nevoie: DraftSight (versiune gratuită sau profesională) Planul curții în DWG/DXF Măsurători reale ale zonei (opțional) 🛠 Pașii pentru desenarea unei treceri de pietoni: 1. Setează unitățile de lucru În bara de comandă tastează: UNITS → Selectează metri sau milimetri (în funcție de scara planului) 2. Desenează zona de drum Folosind RECTANGLE sau POLYLINE, trasează partea din drum unde va fi poziționată trecerea. 3. Creează dungile trecerii (model „zebră”) Lățime dungă: 0.5 m Spațiere: 0.5 m – 0.75 m Lungime pe drum: 2.5 m – 3.5 m (în funcție de lățimea drumului) Folosește comanda: RECTANGLE Apoi copiază cu: COPY → sau → ARRAY 4. Grupare într-un layer dedicat Creează un layer separat numit TRECERE_PIETONI și setează o culoare contrastantă (alb, galben). LAYER → New → Name: TRECERE_PIETONI → Color: White 5. Adaugă text sau pictograme (opțional) Inserează text: TRECERE PIETONI Sau importă un simbol de pieton dacă ai un block deja pregătit 6. Grupare pentru ușurință Selectează toate dungile → comanda: BLOCK → Name: trecere_pietoni Astfel, o poți insera oriunde pe plan prin INSERT. 🔄 Bonus: 📁 Creează o bibliotecă proprie de marcaje: treceri pietoni, locuri parcare, săgeți, etc.👉 Le poți salva ca blocuri (DWG) și folosi pe orice proiect CAD viitor.
