Convertizorul de cuplu: cum funcționează cu adevărat

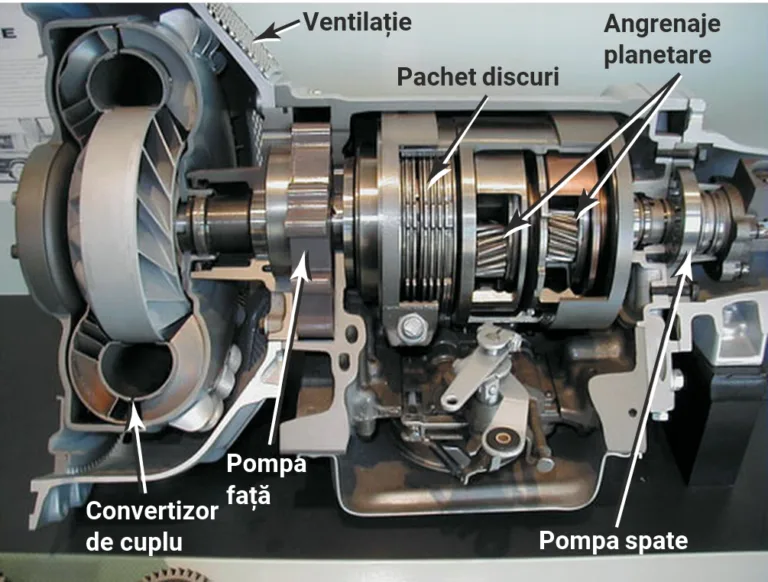

Cum funcționează convertizorul de cuplu (și de ce contează mai mult decât pare) Orice transmisie automată are nevoie de o modalitate de a conecta motorul la cutia de viteze fără un ambreiaj mecanic acționat prin pedală. Această sarcină îi revine convertizorului de cuplu. Este una dintre acele componente la care șoferii nu se gândesc aproape niciodată, până când ceva nu mai funcționează corect, dar în realitate face un lucru hidraulic constant și precis de fiecare dată când mașina se pune în mișcare. Spre deosebire de un ambreiaj manual, convertizorul de cuplu nu realizează niciodată un contact direct, metal pe metal, între motor și transmisie. Se bazează în întregime pe dinamica fluidelor. Tocmai această diferență permite transmisiilor automate să schimbe treptele fără pedală de ambreiaj și tot ea explică de ce componenta se comportă atât de diferit sub sarcină. În continuare vom analiza structura internă a convertizorului de cuplu, modul în care multiplică cuplul în timpul accelerării și motivul pentru care, atunci când cedează, soluția aproape întotdeauna este înlocuirea, nu repararea. Cele trei componente esențiale Un convertizor de cuplu este construit în jurul a trei piese principale, care lucrează împreună într-o carcasă sigilată, plină cu ulei de transmisie (ATF). Rotorul (pompa) — fixat pe partea motorului, se rotește de fiecare dată când se rotește arborele cotit. Turbina — conectată la arborele de intrare al transmisiei, pusă în mișcare exclusiv de fluid. Statorul — poziționat între cele două, redirecționează fluidul care revine pentru a crește eficiența. Niciuna dintre aceste piese nu atinge direct cealaltă piesă. Totul se întâmplă prin intermediul ATF-ului care circulă între ele. Rotorul (pompa) Rotorul este fixat pe partea dinspre motor a ansamblului și se rotește sincron cu arborele cotit. Paletele sale curbate arunca uleiul de transmisie spre exterior și către turbină, transformând energia de rotație a motorului în fluid aflat în mișcare. Turbina Turbina este montată pe arborele de intrare al transmisiei, cu fața spre rotor. Când fluidul aruncat de rotor lovește paletele turbinei, aceasta începe și ea să se rotească — iar această rotație este cea care pune efectiv transmisia în mișcare. Nu există nicio legătură fizică între rotor și turbină. Turbina se mișcă doar pentru că fluidul apasă asupra ei. Statorul Statorul este poziționat între rotor și turbină, iar singurul lui rol este să redirecționeze fluidul care revine de la turbină, înainte ca acesta să reintre în rotor. Fără el, fluidul care se întoarce s-ar opune rotației rotorului și ar irosi energie. Cu el, fluxul redirecționat adaugă forță suplimentară în sistem, iar de aici provine multiplicarea cuplului. ℹ️ Notă tehnică: Statorul stă pe un ambreiaj unisens (one-way clutch). La turații mici ale turbinei, rămâne blocat pentru a redirecționa fluidul eficient. Odată ce turația turbinei se apropie de cea a rotorului, ambreiajul unisens permite statorului să se rotească liber, deoarece redirecționarea nu mai este necesară. Cum funcționează, de fapt, circuitul de fluid Întregul convertizor de cuplu funcționează ca un circuit hidraulic închis. Iată succesiunea, pas cu pas: Motorul rotește rotorul. Rotorul accelerează ATF-ul și îl aruncă spre turbină. Fluidul lovește paletele turbinei, forțând-o să se rotească. Turbina transmite această rotație direct arborelui de intrare al transmisiei. Fluidul care iese din turbină trece prin stator, care îl redirecționează către rotor sub un unghi ce adaugă energie, în loc să o opună. Acest circuit se repetă continuu cât timp vehiculul se află într-o treaptă de viteză, ajustându-se automat în funcție de turația motorului și de sarcină. Multiplicarea cuplului: de unde vine avantajul real Multiplicarea cuplului este caracteristica definitorie a convertizorului de cuplu și motivul pentru care transmisiile automate pot porni vehiculul lin, din poziție de repaus. Când vehiculul este oprit, iar motorul este sub sarcină — piciorul pe frână, accelerația apăsată — rotorul se rotește rapid, în timp ce turbina abia se mișcă. Exact această diferență de turație este momentul în care multiplicarea cuplului atinge nivelul maxim. Fluidul redirecționat de stator adaugă forță de rotație turbinei, peste ceea ce produce motorul singur în acel moment. ⚠️ ATENȚIE: Multiplicarea cuplului apare doar atunci când există o diferență semnificativă de turație între rotor și turbină. Pe măsură ce vehiculul accelerează, iar turația turbinei se apropie de cea a rotorului, efectul de multiplicare scade — acesta este un comportament normal al convertizorului, nu un semn de defecțiune. Pe măsură ce ambele componente ajung la turații apropiate, statorul încetează să mai redirecționeze fluidul și se rotește liber, iar convertizorul de cuplu începe să se comporte mai degrabă ca un cuplaj hidraulic direct decât ca un multiplicator. Placa flexibilă: legătura dintre convertizor și motor Convertizorul de cuplu se prinde pe o placă flexibilă (flexplate), care îndeplinește același rol structural ca volanta dintr-o transmisie manuală — dar cu două funcții suplimentare, specifice transmisiilor automate: Conectează convertizorul de cuplu la arborele cotit al motorului. Absoarbe vibrațiile generate de motor înainte ca acestea să ajungă la transmisie. Pentru că placa flexibilă se îndoaie ușor, spre deosebire de o volantă rigidă, întregul sistem de transmisie funcționează mai lin, iar șocurile mecanice la nivelul conexiunii sunt reduse. Rolul convertizorului de cuplu în circulația uleiului de transmisie Dincolo de transferul de putere, convertizorul de cuplu are și un rol în menținerea în funcțiune a pompei de ulei a transmisiei. ATF-ul circulă permanent prin convertizor, iar această circulație nu este opțională — susține direct: Lubrifierea componentelor interne ale transmisiei. Răcirea uleiului de transmisie. Funcționarea corectă a valve body-ului și a pachetelor de ambreiaj interne. Fără o presiune adecvată a fluidului care circulă prin acest sistem, o transmisie automată pur și simplu nu poate schimba sau menține treptele de viteză corect. Acesta este unul dintre motivele pentru care nivelul scăzut sau degradarea ATF-ului este tratată ca o problemă serioasă de întreținere, nu ca un neajuns minor. De ce convertizoarele de cuplu se înlocuiesc, nu se repară Convertizorul de cuplu este un ansamblu sigilat, sudat din fabrică. Această construcție face reparația internă impracticabilă pentru majoritatea atelierelor — nu există o modalitate reală de a-l deschide, inspecta componentele interne și resigila la toleranța de fabrică. Când apare o defecțiune internă — un stator deteriorat, rulmenți uzați sau contaminarea fluidului care afectează garniturile interne — soluția standard este înlocuirea completă, nu o încercare de recondiționare. ℹ️ Notă tehnică: Simptomele unui convertizor de cuplu defect includ adesea vibrații (shudder) în timpul accelerării, angajare întârziată după cuplarea unei trepte sau zgomote neobișnuite de tip fluierat dinspre zona transmisiei. Aceste simptome se pot suprapune cu alte probleme ale transmisiei, motiv pentru care un diagnostic corect este esențial înainte de a presupune că vina aparține convertizorului. Concluzie Convertizorul de cuplu este una dintre cele mai sofisticate componente, discret integrate, ale unei transmisii automate moderne. Folosind exclusiv fluid hidraulic aflat în circulație, înlocuiește complet ambreiajul mecanic, transferă lin puterea motorului și multiplică cuplul exact atunci când vehiculul are cea mai mare nevoie de el — la pornirea de pe loc și la accelerarea puternică. Este o construcție durabilă, dar nu invincibilă. Performanța sa depinde în întregime de menținerea nivelului corect și a calității uleiului de transmisie, motiv pentru care verificarea periodică a ATF-ului rămâne una dintre cele mai simple metode de a-i prelungi durata de viață. Sursă
