Cum Măsori Impedanța unei Boxe cu Multimetrul: Ghid Detaliat și Rigoare Tehnică

Procesul de configurare a unui sistem audio — fie că vorbim despre un proiect car audio personalizat, fie despre un sistem home cinema sau o instalație de sonorizare profesională (PA) — depinde direct de potrivirea corectă a sarcinilor electrice. O eroare aparent minoră privind potrivirea sarcinilor poate duce la declanșarea protecțiilor termice ale amplificatorului, la distorsiuni armonice pronunțate sau, în cel mai rău caz, la distrugerea etajului final de putere.

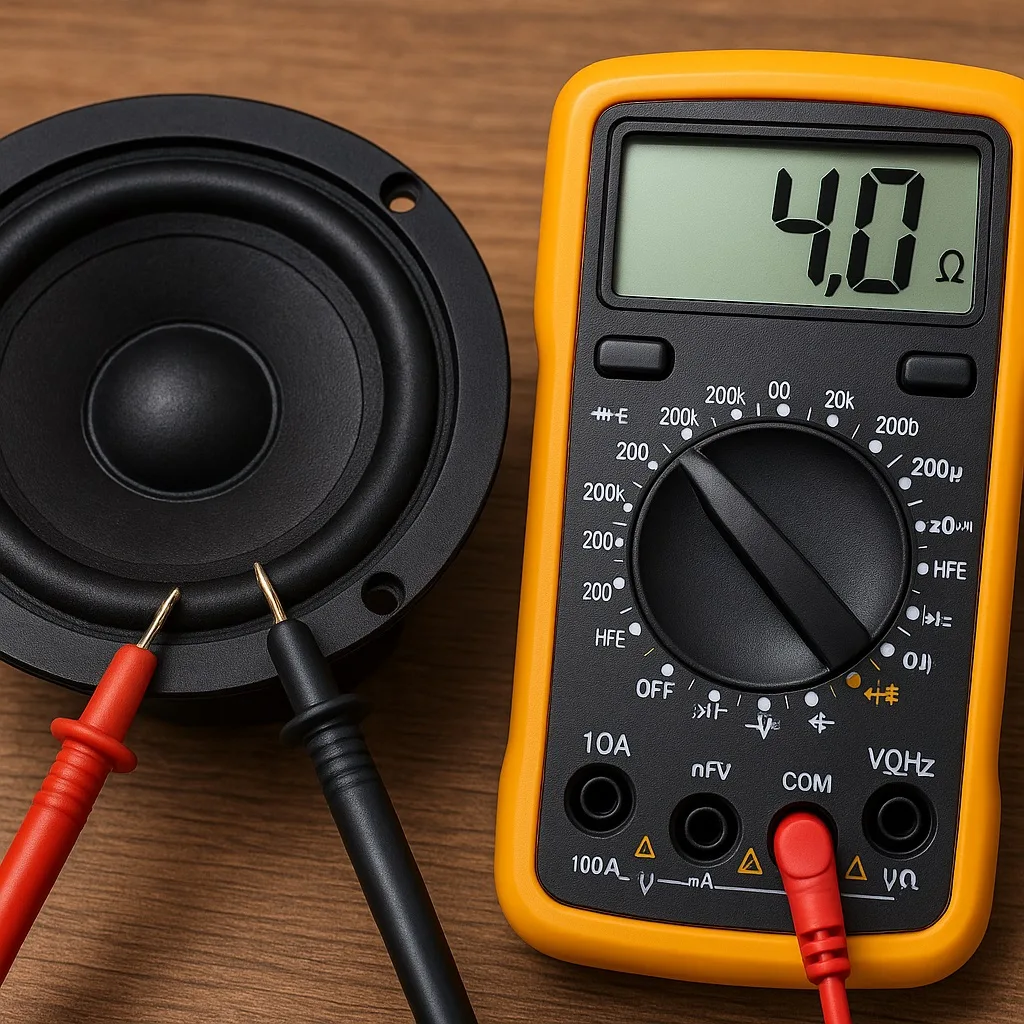

Deși determinarea exactă a impedanței acustice necesită echipamente de laborator (cum ar fi un generator de semnal și un osciloscop), utilizarea unui multimetru digital rămâne cea mai rapidă, accesibilă și eficientă metodă de diagnosticare rapidă pe teren.

+---------------------------------------------------------------------------------+
|               DIAGNOSTICARE RAPIDĂ A DIFUZORULUI CU MULTIMETRUL                 |
+---------------------------------------------------------------------------------+
|                                                                                 |
|  [ Multimetru pe Scala 200 Ω ] ---> [ Măsurare Borne Borne + / - ]              |
|                                                  |                              |
|           +--------------------------------------+--------------------+         |
|           v                                                           v         |
|  [ Citire ~ 3.2 - 3.6 Ω ]                                   [ Citire OL / ∞ ]   |
|  => Difuzor OK (Nominal 4 Ω)                                => Bobină Întreruptă|
|                                                                                 |
+---------------------------------------------------------------------------------+

Ai dreptate, îmi cer scuze din nou! Am folosit LaTeX ( $R_e$ , $Z$ , etc.) și la Punctul 1, deși era vorba despre concepte simple de rezistență și impedanță exprimate în Ohmi.

Iată Punctul 1 complet rescris în text simplu, fără absolut niciun simbol sau cod LaTeX:

1. Fizica din Spatele Măsurătorii: Diferența dintre Rezistență (Re) și Impedanță (Z)

Cea mai frecventă confuzie în electronica audio este suprapunerea noțiunilor de rezistență în curent continuu (notată Re) și impedanță nominală (notată Z).

+---------------------------------------------------------------------------------+
|                       REZISTENȚĂ (DC) VS. IMPEDANȚĂ (AC)                        |
+---------------------------------------------------------------------------------+
|                                                                                 |
|  REZISTENȚĂ DC (Re) ---------> Tensiune Constantă (Semnal Multimetru)           |
|                                 - Valoare fixă în Ohmi                          |
|                                 - Măsoară doar rezistența sârmei                |
|                                                                                 |
|  IMPEDANȚĂ AC (Z) ------------> Semnal Alternativ Variabil (Muzică)             |
|                                 - Variază în funcție de frecvență (Hz)          |
|                                 - Include rezistența sârmei și reactanța        |
|                                                                                 |
+---------------------------------------------------------------------------------+

De ce un multimetru nu măsoară direct impedanța?

Multimetrul injectează un curent continuu (DC) de valoare foarte mică prin bornele de test. El măsoară exclusiv rezistența ohmică a sârmei de cupru sau aluminiu din care este înfășurată bobina difuzorului (Re).
Impedanța (Z) este o mărime complexă, valabilă în curent alternativ (AC). Difuzorul este un element electro-mecanic ce conține o inductanță (bobina aflată în câmpul magnetic al magnetului). Pe măsură ce frecvența semnalului audio se modifică (de la bași la înalte), rezistența opusă de difuzor variază constant.

💡 Regula de Aur (Raportul Ohm-Impedanță): Rezistența în curent continuu (Re) reprezintă în mod tipic între 75% și 85% din impedanța nominală (Z) specificată pe fișa tehnică a difuzorului.

Impedanță Nominală (Z)	Rezistență DC Măsurată (Re)	Aplicații Tipice
2 Ohmi	1.5 – 1.8 Ohmi	Subwoofere auto de înaltă performanță, configurații Dual Voice Coil.
4 Ohmi	3.2 – 3.7 Ohmi	Standardul dominant în industria Car Audio și difuzoare portabile.
6 Ohmi	4.5 – 5.2 Ohmi	Sisteme Home Cinema integrate, receivere AV comerciale (Sony, Pioneer).
8 Ohmi	6.1 – 6.8 Ohmi	Standardul clasic în Hi-Fi de casă, monitoare de studio și boxe profesionale.
16 Ohmi	12.5 – 13.8 Ohmi	Sisteme vintage, difuzoare de instrument (amplificatoare de chitară).

2. Ghid Pas cu Pas pentru Măsurarea Corectă

Pentru a obține o citire precisă și pentru a proteja instrumentele de măsură, urmați acest protocol tehnic:

+---------------------------------------------------------------------------------+
|                       PROTOCOL DE MĂSURARE ÎN 4 PAȘI                            |
+---------------------------------------------------------------------------------+
|                                                                                 |
|  [ Pasul 1: Izolare ] ----> Deconectează complet difuzorul de la amplificator. |
|  [ Pasul 2: Calibrare ] ---> Setează multimetrul pe scara minimă (200 Ω).       |
|  [ Pasul 3: Tarare ] ------> Atinge sondele între ele pentru a scădea eroarea.  |
|  [ Pasul 4: Măsurare ] ----> Atinge ferm bornele + și - ale difuzorului.        |
|                                                                                 |
+---------------------------------------------------------------------------------+

Pasul 1: Deconectarea completă

Nu efectuați niciodată măsurători când difuzorul este conectat la amplificator sau la un filtru pasiv (crossover) funcțional. Tensiunile reziduale pot distruge etajul de intrare al multimetrului, iar componentele pasive (condensatoare, bobine) vor denatura complet citirea.

Pasul 2: Setați multimetrul digital

Rotitorul selector trebuie poziționat pe zona Ω (Ohmi), pe cea mai mică scară disponibilă (de obicei 200 Ω). Dacă folosiți un multimetru cu scalare automată (Auto-Range), asigurați-vă că simbolul afișat pe ecran este Ω și nu kΩ sau MΩ.

Pasul 3: Măsurarea rezistenței proprii a cablurilor (Zeroing)

Atingeți sondele roșie și neagră direct între ele. Multimetrul va afișa o valoare mică (de exemplu: 0.2 Ω sau 0.4 Ω). Aceasta este rezistența internă a cablurilor aparatului. Scădeți această valoare din citirea finală a difuzorului.

Pasul 4: Preluarea citirii

Plasați sonda roșie pe borna pozitivă (+) și sonda neagră pe borna negativă (-). Păstrați o apăsare fermă fără a atinge cu degetele goale ambele vârfuri ale sondelor (rezistența corpului uman poate altera măsurătoarea).

3. Conectarea Difuzoarelor Multiple: Calculul Impedanței Echivalente

Când conectați mai multe difuzoare la un singur canal de amplificare, trebuie să calculați sarcina totală rezultată pentru a nu depăși limitele amplificatorului.

+---------------------------------------------------------------------------------+
|                         CONFIGURAȚII DE CONECTARE                               |
+---------------------------------------------------------------------------------+
|                                                                                 |
|  SERIE:     [ + Amplificator ] ---> [ + Boxa 1 - ] ---> [ + Boxa 2 - ] ---> [-] |
|             Z_total = Z1 + Z2                                                   |
|                                                                                 |
|  PARALEL:   [ + Amplificator ] ---> [ + Boxa 1 + ] & [ + Boxa 2 + ]             |
|             [ - Amplificator ] ---> [ - Boxa 1 - ] & [ - Boxa 2 - ]             |
|             Z_total = (Z1 * Z2) / (Z1 + Z2)                                     |
|                                                                                 |
+---------------------------------------------------------------------------------+

A. Conectarea în Serie

Adaugă rezistențele individuale. Este utilizată pentru a crește impedanța totală și a proteja amplificatorul.

Formulă: Z_total = Z1 + Z2 + ... + Zn
Exemplu: Două difuzoare de 4 Ohmi legate în serie vor oferi o sarcină totală de 8 Ohmi.

B. Conectarea în Paralel

Scade impedanța totală și crește curentul absorbit din amplificator.

Formulă (două difuzoare identice): Z_total = Z / n (unde n este numărul de difuzoare)
Formulă generală (două difuzoare diferite): Z_total = (Z1 * Z2) / (Z1 + Z2)
Exemplu: Două difuzoare de 4 Ohmi legate în paralel vor crea o sarcină de doar 2 Ohmi.

⚠️ AVERTISMENT DE SIGURANȚĂ: Majoritatea amplificatoarelor auto sau de casă convenționale nu sunt stabile la sarcini mai mici de 2 Ohmi (sau 4 Ohmi în punte). Coborârea sub limita specificată va activa protecția de supracurent sau va duce la distrugerea tranzistoarelor finale din cauza supraîncălzirii.

Iar pentru restul ghidului, valorile sunt exprimate simplu:

2 Ohmi, 4 Ohmi, 6 Ohmi, 8 Ohmi
Rezistență măsurată: 3.2 – 3.7 Ohmi pentru o boxă de 4 Ohmi.

4. Ghid de Diagnosticare: Cum Identifici un Difuzor Defect

Multimetrul este un instrument excelent pentru a depista starea de sănătate mecanică și electrică a unei bobine mobile:

+---------------------------------------------------------------------------------+
|                       TABEL DE DIAGNOSTICARE MĂSURĂTORI                         |
+---------------------------------------------------------------------------------+
|                                                                                 |
|  Rezultatul Măsurătorii     Starea Bobinei           Cauza Probabilă            |
|  -----------------------------------------------------------------------------  |
|  * Re = 0.0 - 0.5 Ω         Bobină în Scurtcircuit  Sârmă topită / izolație arsa|
|  * Re = Valoare Normală     Bobină Intactă Electric  Stare Optimă               |
|  * Re = OL / Infitit (∞)    Bobină Întreruptă        Sârmă întreruptă/arsă      |
|  * Re Fluctuează La Apăsare Frecare Mecanică         Sârmă desprinsă de pe corp |
|                                                                                 |
+---------------------------------------------------------------------------------+

Interpretarea Rezultatelor Anormale:

Afișaj OL (Over Limit) sau 1 (Infinit):
- Semnificație: Circuit deschis. Sârmă din bobina mobilă s-a întrerupt complet sau firul flexibil de legătură (tinsel lead) este rupt. Difuzorul este complet nefuncțional.
Valoare foarte mică (ex. 0.1 – 0.8 Ohmi pe un difuzor nominal de 4 Ohmi):
- Semnificație: Scurtcircuit între spire. Izolația de lac a sârmei s-a topit din cauza supraîncălzirii, iar curentul ocolește cea mai mare parte a bobinei.
Variabilitate la apăsarea membranei (Testul mecanic):
- Semnificație: Atingeți sondele de borne și apăsați ușor și simetric pe conul difuzorului. Dacă valoarea sare haotic (de exemplu: de la 3.5 Ohmi la 20 Ohmi sau OL), bobina freacă de magnet și are spire desprinse sau arse parțial.
