Footwell Lights pe Astra H: Cum Montezi Iluminare la Picioare Fără să Strici Nimic
Iluminarea ambientală la nivelul picioarelor, cunoscută în engleză drept „footwell lights”, a devenit una dintre cele mai căutate modificări estetice pentru mașinile mai vechi. Pe un Astra H, care nu a avut niciodată această funcție din fabrică pe versiunile de bază, montajul e complet posibil, dar presupune câteva reguli clare de electricitate auto pe care majoritatea ghidurilor de pe internet le ignoră complet.
Acest articol nu se oprește la „conectezi la plus și la masă”. Mergem prin fiecare etapă tehnică: alegerea sursei de curent corecte, protecția circuitului, poziționarea fizică a LED-urilor și greșelile care duc la instalație arsă sau baterie descărcată peste noapte.
De Ce Footwell Lights Nu Sunt Doar „Bagi Un LED și Gata”
Mulți proprietari de Astra H cumpără un set de benzi LED de pe un site oricare, le lipesc sub bord și le conectează direct la priza brichetei. Funcționează o vreme, până apare una din următoarele probleme:
- Consum parazitar care descarcă bateria dacă iluminarea rămâne alimentată permanent
- Pâlpâire cauzată de instalația de bord care nu oferă tensiune stabilă
- Supraîncălzire locală acolo unde firul subțire al benzii LED e forțat cu un curent mai mare decât suportă
Nimic din toate astea nu apare instant. Apare după câteva săptămâni sau luni, quando garanția vânzătorului de LED-uri a expirat deja.
ℹ️ Notă Tehnică: Astra H folosește un sistem de management electric numit CIM (Central Interior Module), care controlează inclusiv iluminarea de plafon și temporizarea acesteia. Orice circuit suplimentar legat greșit de acest modul poate genera coduri de eroare fantomă în sistemul de confort.
Ce Îți Trebuie Înainte Să Începi
| Componentă | Rol | Observație |
|---|---|---|
| LED-uri sau bandă LED 12V | Sursa de lumină | Alege LED-uri cu rezistență integrată, nu chip gol |
| Conectori T-tap sau papuci izolați | Conexiune la cablajul existent | Evită răsucirea simplă a firelor |
| Siguranță suplimentară (2-3A) | Protecție circuit nou | Obligatorie, nu opțională |
| Tub termocontractabil | Izolare conexiuni | Previne oxidarea firelor |
| Multimetru | Testare circuite | Necesar pentru identificarea firului corect |
| Întrerupător mic (opțional) | Control manual on/off | Util dacă nu vrei automatizare |
Pasul 1: Alegerea Sursei de Alimentare Corecte
Aici greșesc cei mai mulți. Există trei opțiuni principale, fiecare cu comportament diferit:
Opțiunea A — Legare la Circuitul de Plafonieră
Cea mai populară variantă, pentru că se aprinde automat odată cu lumina de plafon (la deschiderea ușii). Practic, footwell lights-urile se comportă identic cu plafoniera: se aprind la deschiderea ușii și se sting cu temporizare după pornirea motorului.
Avantaj: automatizare completă, fără muncă suplimentară de control. Dezavantaj: dacă circuitul de plafonieră e deja aproape de limita curentului suportat (mai ales dacă ai adăugat și alte LED-uri acolo), poți suprasolicita firul original.
Opțiunea B — Legare la Priza de 12V (Bricheta)
Simplu de instalat, dar are un defect major: rămâne alimentată permanent sau doar cu contact, în funcție de model, ceea ce înseamnă că lumina fie stă aprinsă tot timpul cât ai contactul pus, fie deloc quando nu ai contact. Nu urmează logica de temporizare a plafonierei.
Opțiunea C — Legare Directă la CIM prin Firul de Plafonieră Existent
Cea mai curată variantă din punct de vedere tehnic, dar necesită acces la cablajul din spatele plafonierei și identificarea exactă a firului de alimentare temporizată, nu a celui de masă sau a celui pentru senzor de ușă.
⚠️ AVERTISMENT: Nu conecta niciodată un circuit nou direct la firele modulului CIM fără să testezi mai întâi cu multimetrul care fir este alimentare și care este semnal de control. Confuzia între cele două poate genera erori pe tot sistemul de confort, inclusiv probleme la închiderea centralizată.
Pasul 2: Testarea Firului Cu Multimetrul
Înainte de orice conexiune definitivă:
- Pune cheia de contact
- Setează multimetrul pe tensiune DC
- Testează firul suspectat de alimentare — trebuie să arate aproximativ 12V doar când plafoniera e activă (fie prin ușă deschisă, fie prin comandă manuală)
- Verifică separat firul de masă, care trebuie să arate 0V față de șasiu
Dacă tensiunea rămâne constantă indiferent de starea ușii, ai găsit un fir de alimentare permanentă, nu unul temporizat. Nu e greșit să-l folosești, dar comportamentul luminii va fi diferit de ce probabil îți dorești.
Pasul 3: Montarea Fizică a LED-urilor

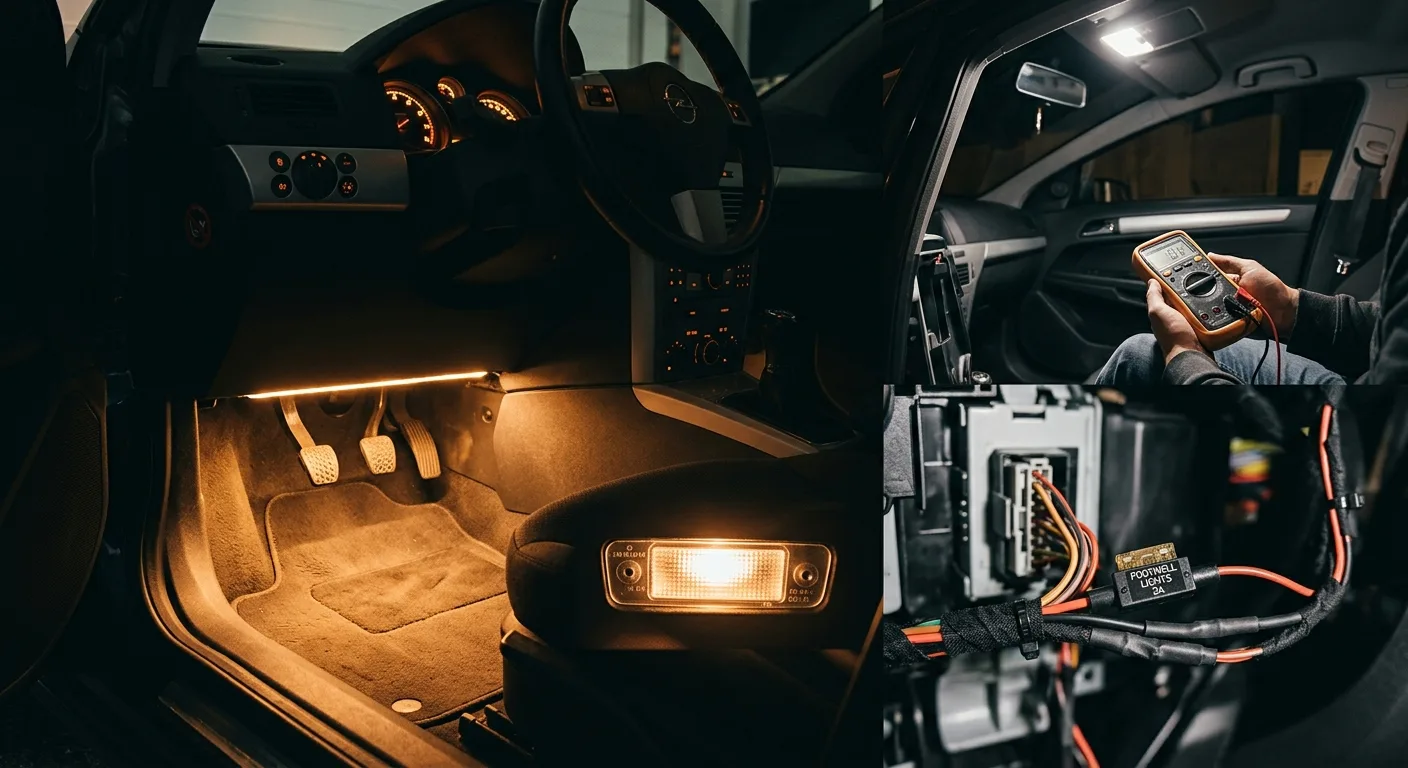

Poziția ideală pentru footwell lights pe Astra H este sub marginea inferioară a bordului, deasupra pedalierei, sau sub scaunele față, orientate spre podea.
- Curăță suprafața de praf și grăsime înainte de lipirea benzii adezive
- Nu poziționa LED-urile direct lângă pedale sau componente mobile
- Lasă un mic exces de cablu la fiecare capăt pentru a permite mișcarea normală a plasticelor la deschiderea ușii sau demontarea bordului pe viitor
ℹ️ Experiență Practică: O variantă solidă, testată direct pe un Astra H, este montarea unor lămpi OEM (în acest caz, preluate de la un Mercedes) direct în ornamentele de protecție de sub bord. Acestea sunt ideale ca locație pentru că sunt deja gândite să reziste la impact și la călcat, deci lampa e protejată mecanic de la bun început, spre deosebire de o bandă LED lipită liber sub plastic.
Pasul 4: Protecția Circuitului — Pasul Pe Care Toată Lumea Îl Sare
Orice circuit electric adăugat pe un autovehicul trebuie protejat cu propria siguranță, independent de cea a circuitului din care extragi alimentarea. Motivul este simplu: dacă benzile LED se scurtcircuitează, vrei ca siguranța nouă să sară, nu cea originală care alimentează și alte componente esențiale.
- Alege o siguranță de 2-3A pentru un set mic de LED-uri
- Montaj-ul se face cât mai aproape posibil de punctul de racord la circuitul original
- Nu reutiliza niciodată o siguranță de amperaj mai mare decât cea recomandată de producătorul LED-urilor doar pentru că „așa ai avut la îndemână”
În practică, mulți aleg să se bazeze pe siguranța originală a circuitului de plafonieră, mai ales dacă lămpile adăugate au un consum foarte mic (cazul lămpilor OEM de tip footwell, care trag curent minim). Această variantă funcționează fără probleme atât timp cât consumul suplimentar rămâne neglijabil față de capacitatea siguranței existente — riscul real apare doar dacă circuitul de plafonieră e deja încărcat cu alte modificări sau dacă lampa adăugată are un consum mai mare decât te aștepți.
Pasul 5: Testare Finală și Verificare
După conectarea completă:
- Verifică funcționarea la deschiderea/închiderea ușii
- Lasă mașina peste noapte fără să pornești motorul și verifică dimineața tensiunea bateriei — o scădere anormală indică un consum parazitar
- Verifică prin bord dacă apar mesaje de eroare pe sistemul de confort (dacă mașina are display multifuncțional)
Un calcul simplu te ajută să înțelegi de ce contează asta: consumul parazitar depinde de curentul de repaus al circuitului nou montat înmulțit cu timpul cât mașina stă nefolosită. Chiar și un consum de ordinul miliamperilor, extins pe zile întregi de stat nefolosită mașina, poate epuiza o baterie deja slăbită.
Greșeli Frecvente de Evitat
- Răsucirea firelor fără izolare corespunzătoare — duce la oxidare și pierderi de contact în timp
- Alegerea unui LED prea puternic pentru un fir subțire existent — supraîncălzește conectorul, nu neapărat firul
- Ignorarea polarizării — un LED montat invers pur și simplu nu se aprinde, dar poate forța circuitul dacă nu are diodă de protecție integrată
- Montaj fără siguranță suplimentară — motivul principal pentru care instalațiile aftermarket ard cablaje originale
Concluzie
Montarea de footwell lights pe un Astra H nu este o operațiune complicată din punct de vedere mecanic, dar cere disciplină electrică: alegerea corectă a sursei, testarea cu multimetrul înainte de orice conexiune definitivă și, mai presus de toate, protecția circuitului printr-o siguranță proprie. Diferența dintre o instalație care ține ani de zile și una care arde sau descarcă bateria stă exact în acești pași pe care mulți îi sar din grabă.
✍️ Autor: Bejenaru Alexandru Ionut – [email protected]
