Articulații Planetare: De Ce Cedează Rapid?

Articulațiile planetare: funcție, defecțiuni comune și măsuri preventive

Articulațiile planetare, cunoscute și sub denumirea de articulații CV (constant velocity), sunt componente esențiale ale transmisiei. Ele leagă cutia de viteze de roți la majoritatea autovehiculelor cu tracțiune față.

Rolul lor pare simplu: transmit cuplul motor către roți. În realitate, fac mult mai mult decât atât.

O articulație planetară trebuie să transmită mișcarea de rotație constant, indiferent de unghiul de bracaj al roții sau de mișcarea suspensiei. Practic, ea compensează în permanență deformările geometrice ale șasiului, fără să piardă din eficiența transferului de cuplu.

Când această componentă cedează, efectele nu rămân izolate. Se pot extinde spre cutia de viteze sau spre baia de ulei, transformând o reparație ieftină într-una serioasă.

De ce cedează articulațiile planetare

Defecțiunile nu apar aleatoriu. Statistic, ele se împart în patru categorii clare, fiecare cu o cauză tehnică distinctă.

1. Deteriorarea burdufurilor — cea mai frecventă cauză (45%)

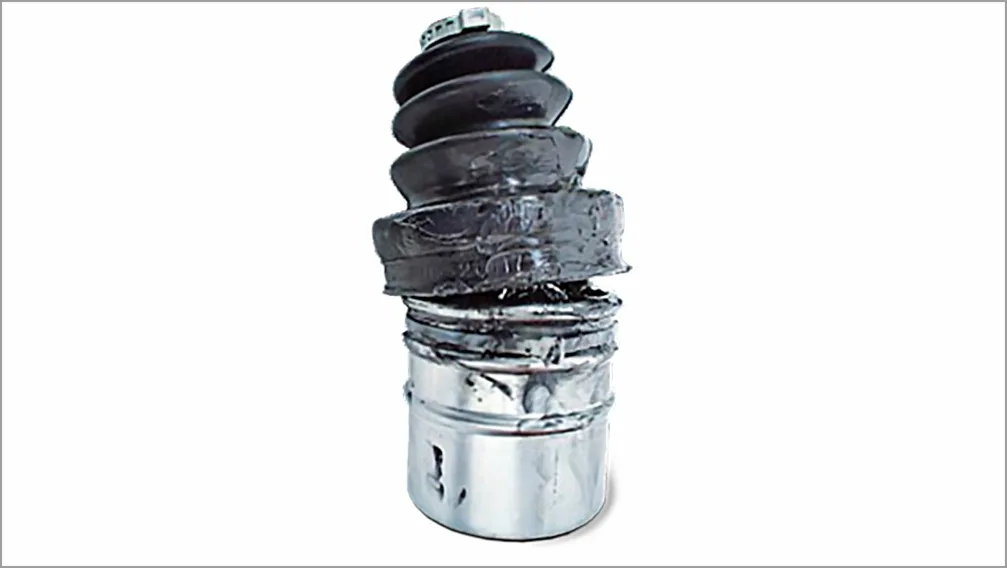

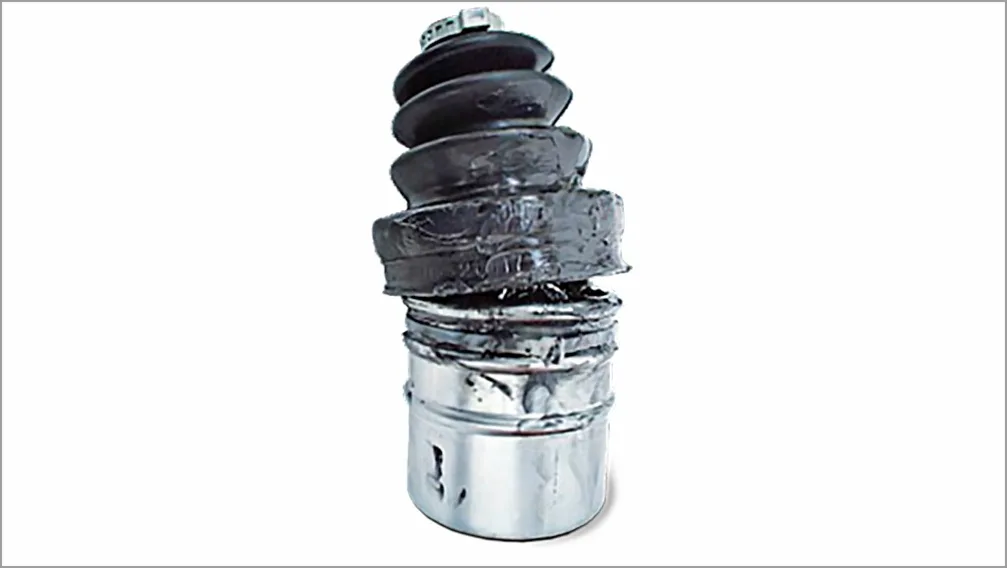

Burduful de cauciuc protejează articulația de murdărie, apă și praf. Când se crapă sau se rupe, lubrifiantul intern se scurge afară.

⚠️ ATENȚIE: Un burduf rupt nu doar pierde unsoarea din interior. El permite intrarea directă a murdăriei în articulație, care acționează ca un abraziv pe suprafețele de contact metalice.

Burdufurile de pe puntea directoare sunt cele mai expuse. Motivul: se mișcă permanent odată cu bracajul roții, iar clemele de fixare se pot slăbi în timp.

Dacă o clemă nu e strânsă corespunzător, burduful poate aluneca parțial de pe articulație. Rezultatul e identic cu o ruptură: contaminare rapidă și uzură accelerată.

2. Modificarea distanței de lucru a arborelui lateral (40%)

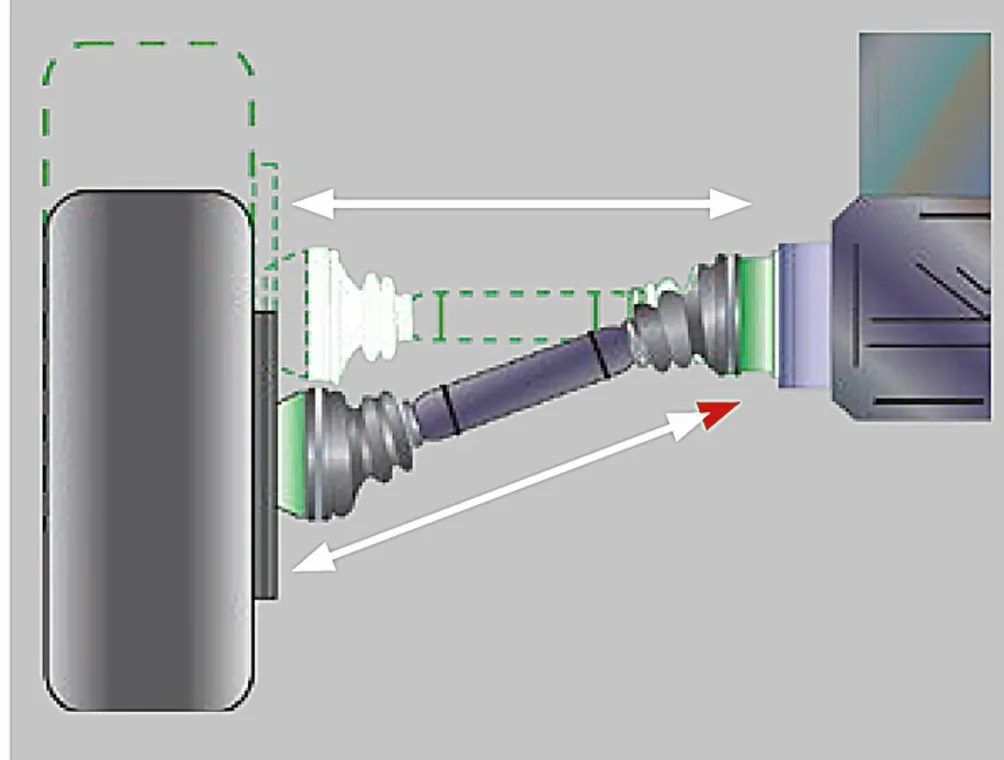

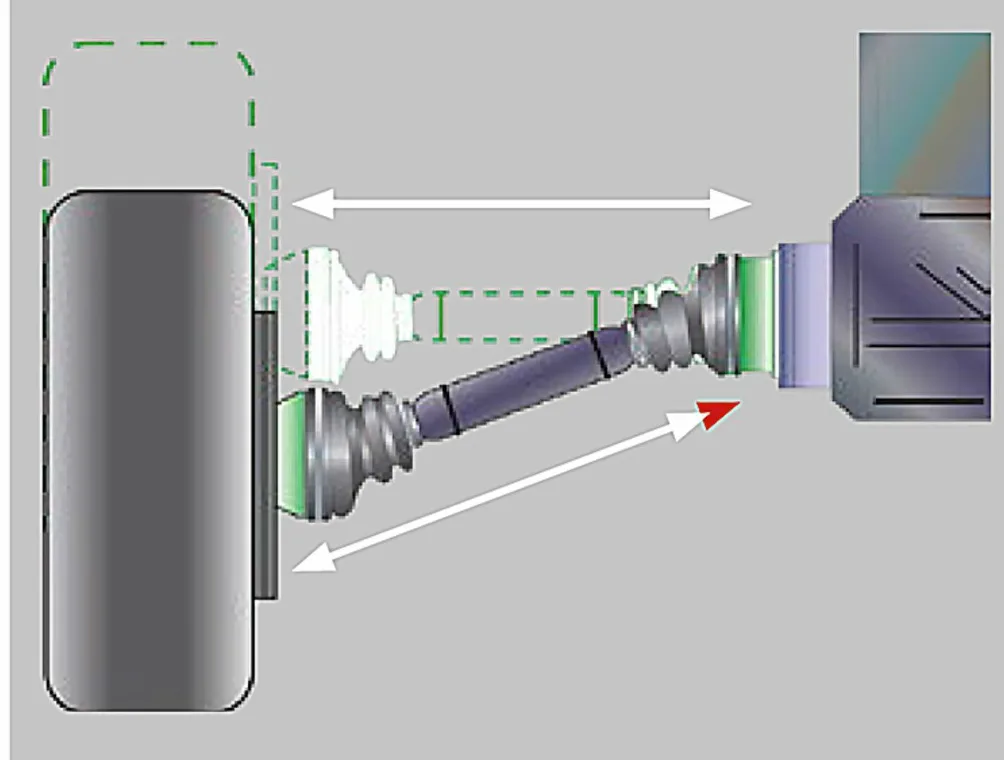

Fiecare articulație planetară e proiectată pentru o distanță de lucru precisă între cutia de viteze și roată. Această geometrie nu e întâmplătoare.

Când suporturile motorului sau ale cutiei de viteze sunt aliniate greșit, această distanță se modifică. Chiar și o deviere mică poate crește semnificativ tensiunea mecanică asupra articulației.

ℹ️ Notă tehnică: Deplasarea verticală excesivă a roții, cauzată de exemplu de suporturi motor uzate sau de o suspensie modificată, forțează articulația să lucreze în afara parametrilor pentru care a fost proiectată.

Această cauză e adesea trecută cu vederea, pentru că problema pare să vină „din articulație”, când de fapt originea reală e în altă parte a sistemului.

3. Erori de montaj (10%)

Montajul unei articulații planetare pare o operațiune mecanică simplă. Nu este.

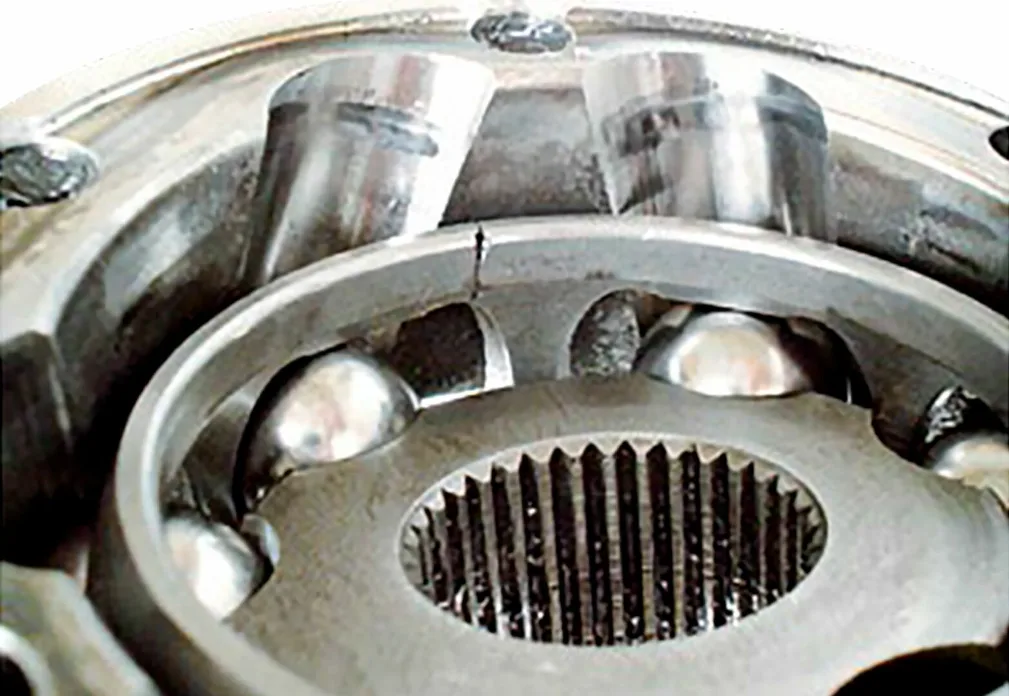

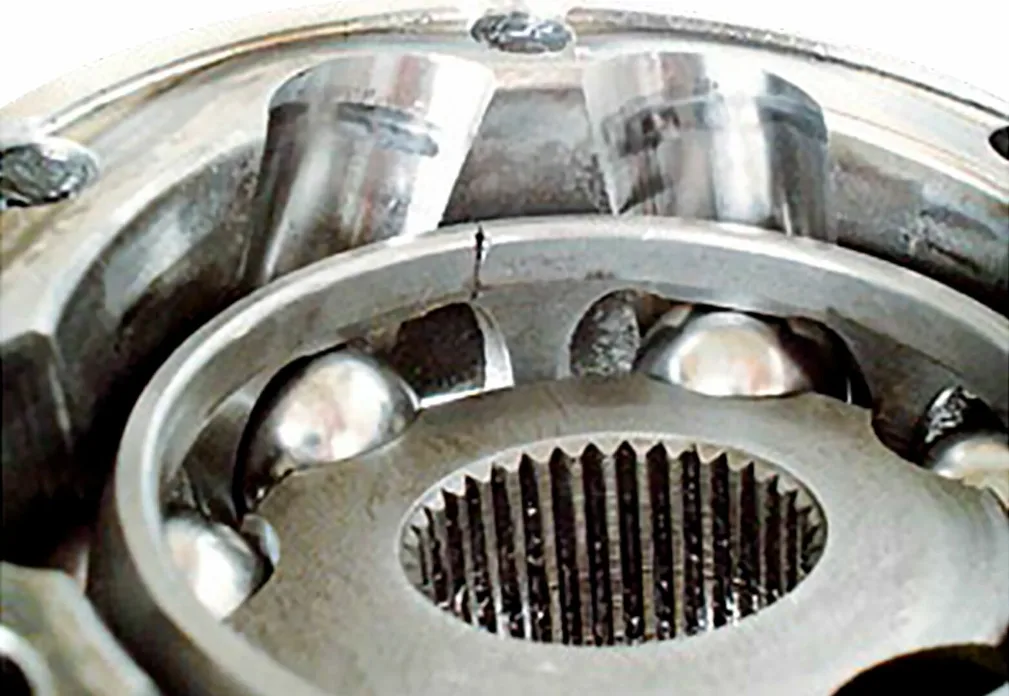

Articulațiile culisante de tip double-offset, folosite frecvent la arborii interiori, au o procedură strictă de montaj. Ignorarea acesteia poate deteriora colivia internă chiar înainte ca vehiculul să circule vreun kilometru.

Erorile tipice includ:

• forțarea articulației peste unghiul maxim admis în timpul montajului
• neaplicarea cantității corecte de lubrifiant specific
• strângerea incorectă a clemelor burdufului
• nealinierea corectă a caneluri­lor la montarea pe flanșă

4. Șocuri și uzură normală (5%)

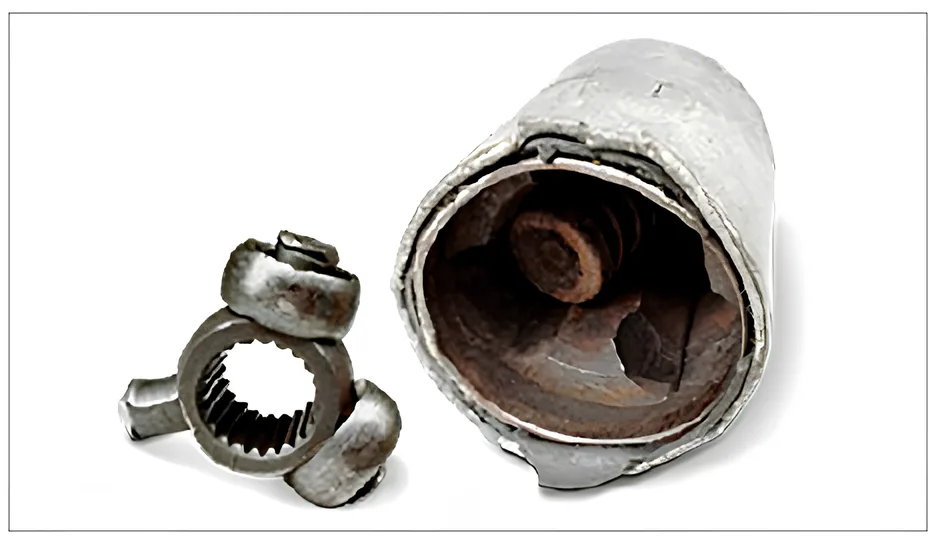

Doar o mică parte din defecțiuni provin din uzura pură sau din șocuri mecanice (denivelări, impact la bordură). Chiar și aici, factorii agravanți contează.

Un lubrifiant nepotrivit sau insuficient accelerează semnificativ acest tip de uzură. Practic, o articulație bine unsă rezistă mult mai bine la același șoc mecanic decât una prost întreținută.

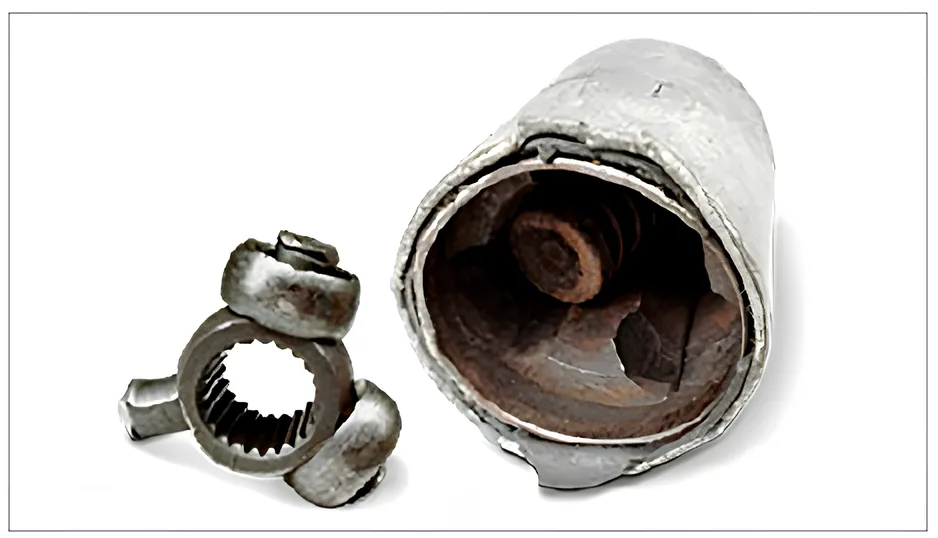

Tipuri de articulații planetare și vulnerabilități specifice

Fiecare tip are un punct slab diferit. De asta, diagnosticul corect al zgomotului sau vibrației trebuie să țină cont de poziția exactă a articulației afectate, nu doar de simptomul general.

Simptomele unei articulații planetare defecte

Identificarea timpurie a acestor semne poate preveni o defecțiune majoră și costisitoare.

• Vibrații și zgomote — cel mai comun semnal. Apar de obicei la viraj, sub formă de clicuri metalice ritmice, mai ales la accelerație în viraj strâns.
• Pierderea tracțiunii — în cazuri avansate, articulația compromisă poate ceda brusc, ducând la pierderea completă a transferului de cuplu sau chiar la blocarea roții.
• Uzură neuniformă a anvelopelor — o articulație defectă modifică ușor geometria de rulare, ceea ce accelerează uzura inegală a benzii de rulare.

ℹ️ Notă tehnică: Zgomotul de tip „clic-clic” la viraj, prezent mai ales la manevrare în parcare, este simptomul clasic al unui burduf rupt și al unei colivii uzate pe articulația exterioară.

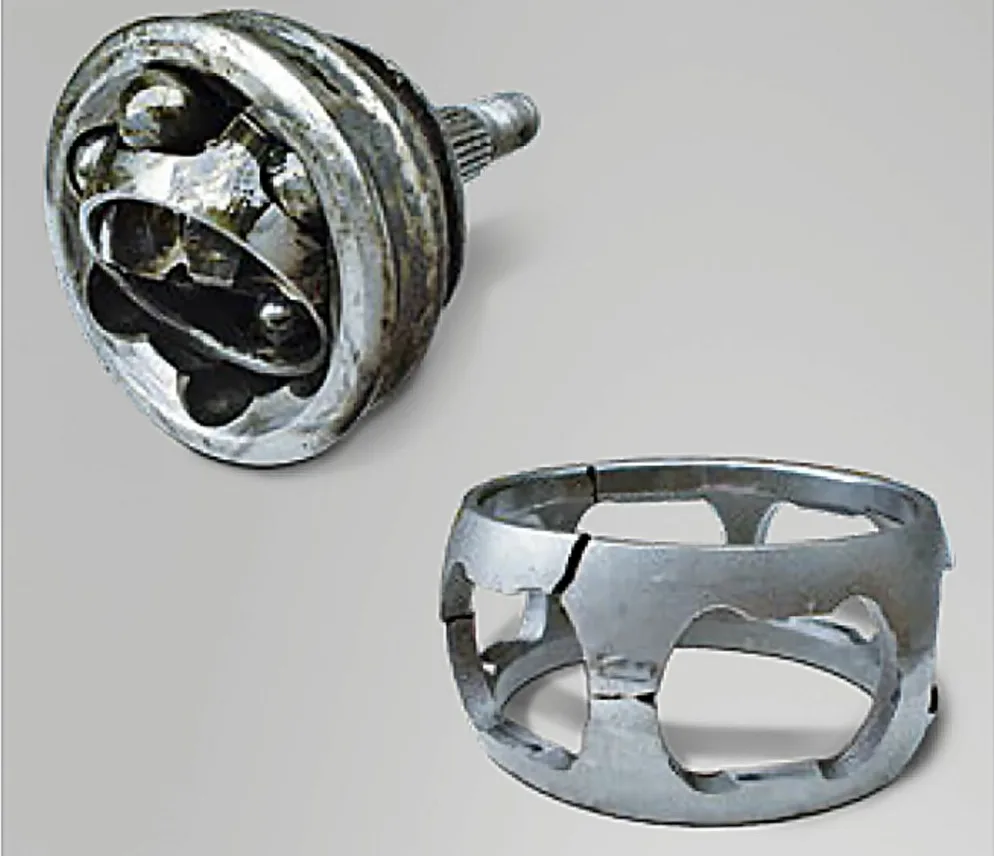

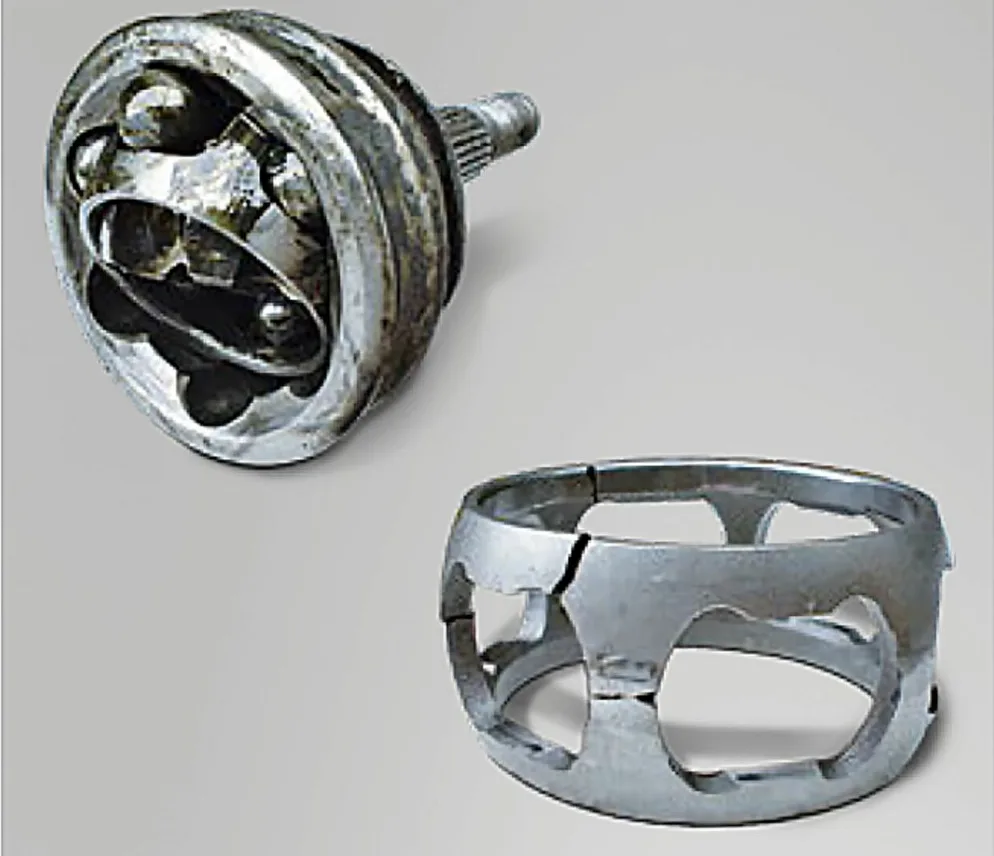

Dacă ignori aceste semnale, riști ca defecțiunea să se extindă. Colivia distrusă poate elibera fragmente metalice care ajung, în cazuri severe, în cutia de viteze sau pe carcasa exterioară a transmisiei.

Măsuri preventive reale, nu doar teoretice

Prevenția costă mult mai puțin decât înlocuirea completă a arborelui planetar sau, în cazuri grave, repararea cutiei de viteze.

1. Verifică periodic burdufurile. Un control vizual rapid, la fiecare schimb de ulei, poate depista o fisură incipientă înainte să devină o problemă gravă.
2. Respectă procedura de montaj. La orice intervenție pe articulație, urmează exact specificațiile producătorului, inclusiv unghiurile maxime admise și cuplul de strângere al clemelor.
3. Verifică alinierea suporturilor motorului și cutiei de viteze. O aliniere corectă menține distanța de lucru a arborelui lateral în parametrii proiectați.
4. Folosește exclusiv lubrifiantul recomandat. Fiecare tip de articulație (bile sau tripod) are cerințe specifice de vâscozitate și compoziție a unsorii.

⚠️ ATENȚIE: Nu amâna înlocuirea unui burduf rupt, chiar dacă articulația pare să funcționeze normal momentan. Contaminarea internă avansează rapid, iar o reparație de câteva sute de lei poate deveni o înlocuire completă de arbore.

Concluzie

Articulațiile planetare sunt componente mecanice precise, nu piese care tolerează neglijența. Majoritatea defecțiunilor — burdufuri rupte și distanțe de lucru modificate — au cauze identificabile și, în mare parte, prevenibile.

Un control vizual periodic al burdufurilor și o aliniere corectă a suporturilor motorului previn cele mai multe probleme grave. Ignorarea acestor verificări transformă, de regulă, o reparație minoră într-o intervenție costisitoare pe transmisie.
