Injectoare piezo: secretul injecției diesel moderne

Motoarele diesel moderne nu mai sunt ce-au fost. Consumul este mai mic. Performanțele sunt mai mari. Emisiile respectă norme tot mai dure. În spatele acestor rezultate stă o piesă mică: injectorul piezoelectric.

Sistemul a fost dezvoltat de Volkswagen în colaborare cu Siemens VDO. Ținta era clară. Trebuia o injecție mai rapidă, mai precisă și mai silențioasă decât poate oferi o bobină electromagnetică.

Ce face special acest injector? Cum funcționează? Și, mai ales, cum îl diagnostichezi corect când ești chemat la un motor care nu mai merge? Le luăm pe rând.

Ce sunt injectoarele piezoelectrice?

Injectoarele clasice folosesc o bobină electromagnetică. Curentul creează un câmp magnetic. Câmpul mută valva. Sistemul funcționează bine, dar are o limită de viteză.

Injectoarele piezo folosesc cristale piezoelectrice. Aceste cristale se dilată când primesc tensiune. Dilatarea este minusculă, dar apare aproape instantaneu. Valva de injecție se deschide și se închide de până la 4 ori mai repede decât la sistemele convenționale.

Rezultatul se vede în patru locuri:

• injecție mai precisă
• zgomot mai redus
• emisii mai scăzute
• performanțe mai bune

Un cristal piezo se comportă ca un mic condensator. Ecuația e simplă: tensiune aplicată înseamnă dilatare, iar tensiune scoasă înseamnă revenire. Nu există bobină, deci nu există inerție magnetică.

ℹ️ Notă tehnică: Textul de mai jos descrie varianta cu pompă integrată în injector (Piezo Pumpe-Düse, PPD). Aici presiunea se formează chiar în injector, nu într-o rampă comună.

Cum lucrează cristalul piezo în injector

Ansamblul are trei etape. ECU-ul trimite tensiune. Cristalul se dilată. Mișcarea lui comandă valva și, prin ea, presiunea din cameră.

Tensiune de la ECU
        |
        v
[ Cristal piezo ]  -> se dilată
        |
        v
[ Valvă piezo ]  -> controlează cursa pistonului
        |
        v
[ Cameră de presiune ]  -> comprimă carburantul
        |
        v
[ Duză ]  -> pulverizare în cilindru

Viteza contează enorm. Un ciclu de motor este foarte scurt. Într-un timp atât de mic, sistemul trebuie să facă mai multe injecții separate. O bobină clasică nu ține pasul. Cristalul piezo îl ține fără efort.

Control avansat: până la 5 faze de injecție

Datorită vitezei valvei, unitatea de control poate face până la 5 faze de injecție per ciclu motor. Fiecare fază are un rol precis.

Aceste injecții multiple reduc emisiile. Ele optimizează arderea. Ele protejează motorul și îmbunătățesc confortul acustic.

Presiune variabilă: de la 130 la 2200 bari

Injectoarele piezo permit reglarea presiunii în funcție de faza injecției. Domeniul este uriaș, de la 130 la 2200 bari. Iată cum se folosește:

• Injecția pilot: presiune redusă, pentru atomizare fină.
• Injecția principală: presiune maximă, pentru putere.
• Faza secundară: presiune moderată, folosită la regenerarea filtrului de particule (DPF).

Presiunea mică la pilot evită un „ciocănit” brusc. Presiunea mare la faza principală asigură o pulverizare foarte fină. Carburantul se amestecă bine cu aerul și arde complet.

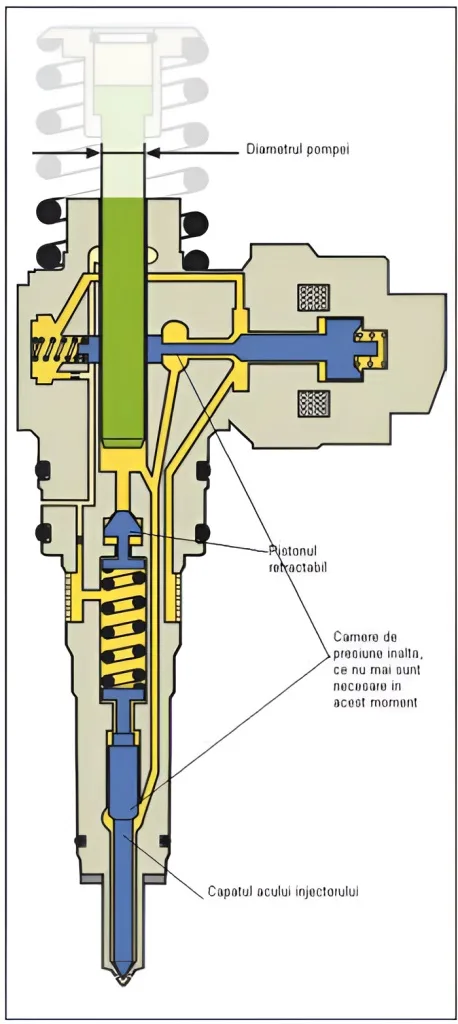

Componentele-cheie ale injectorului

Injectorul piezo pare simplu din exterior. Înăuntru, fiecare piesă are o funcție clară.

• Valva piezo: înlocuiește bobina clasică. Răspunde rapid la tensiune și controlează cursa pistonului.
• Camera de presiune: comprimă carburantul înainte de injecție.
• Plungerul mic: are doar 6,35 mm. Presiunea mare și designul compact impun această dimensiune.
• Senzorul integrat: permite controlul precis al momentului de închidere.

Senzorul integrat este esențial pentru diagnoză. Fără el, ECU-ul nu ar ști dacă valva s-a închis la timp.

Fiecare fază, pas cu pas

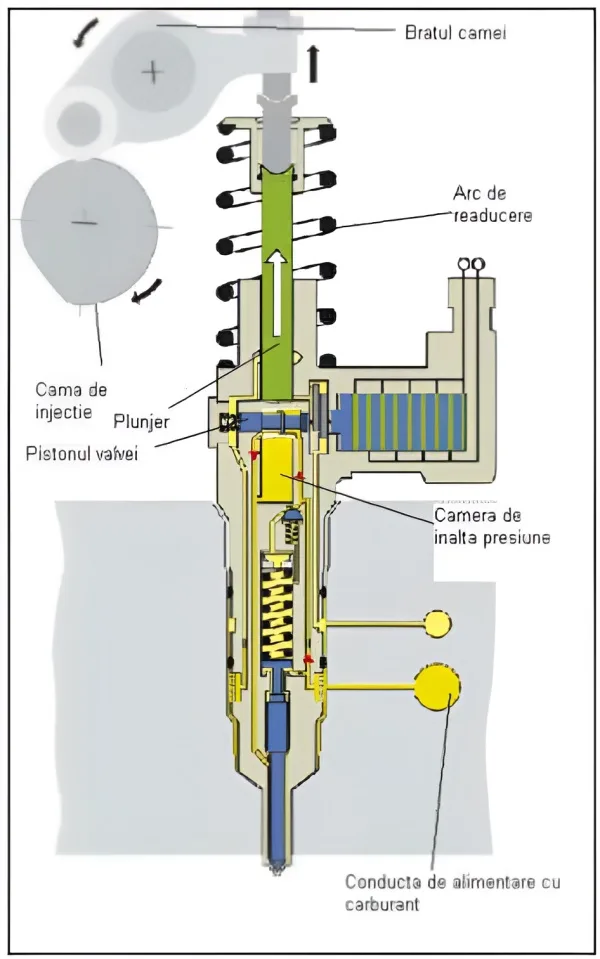

Injecția pilot

• Camera se umple cu carburant.
• Valva piezo se închide.
• Începe comprimarea și presiunea crește.
• Injecția are loc.

Finalizarea fazei pilot

• Valva se redeschide.
• Presiunea scade.
• Faza se încheie.

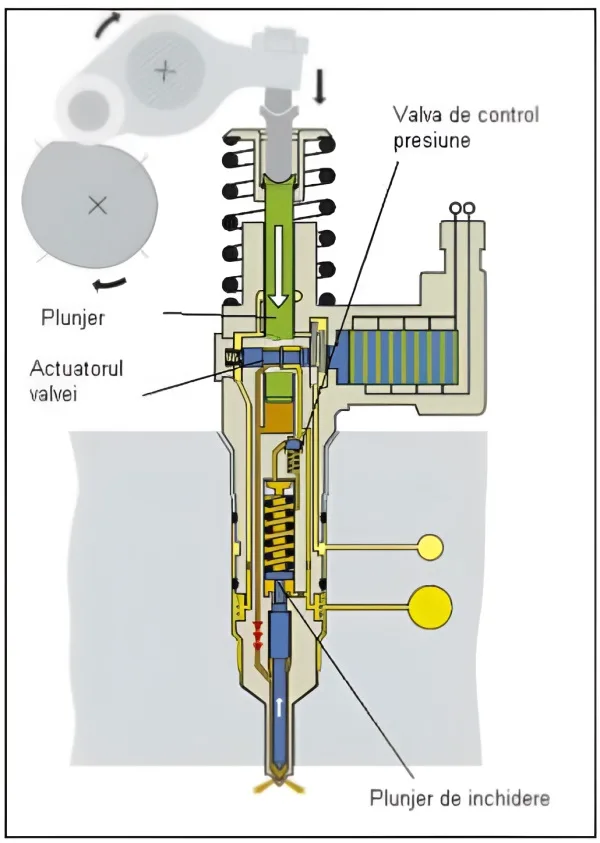

Injecția principală

• Presiunea ajunge la maxim.
• Injecția este rapidă.
• Urmează combustia principală, care produce puterea.

Injecția secundară

• Se activează la regenerarea DPF.
• Injectorul livrează o cantitate mică de carburant.
• Cantitatea este controlată exact de ECU.

Fiecare pas se repetă în milisecunde. Precizia lui depinde de starea cristalului și a valvei.

Simptome ale unui injector piezo defect

Un injector piezo care cedează nu strică motorul brusc. De obicei dă semne. Le poți recunoaște din start:

• pornire grea, mai ales la cald
• mers neregulat la ralanti
• rateuri la accelerație
• zgomot metalic sau ciocănit anormal
• fum negru sau alb la eșapament
• consum de motorină mai mare
• pierdere de putere sau mod de avarie
• martor de motor aprins

Niciun simptom din listă nu confirmă singur un injector defect. Aceleași semne apar la filtre înfundate, aer în circuit sau senzori defecți. De aceea contează diagnoza, nu ghicitul.

Diagnosticarea injectorului piezo

Ce verifică unitatea de control

Odată cu noile injectoare a apărut și o unitate de control motor dedicată (ECU). Diagnoza ei include două verificări principale:

• Durata de închidere a valvei. ECU-ul măsoară cât timp are nevoie valva să se închidă.
• Curba de tensiune în timpul unui puls de test. Pulsul este trimis între ciclurile de injecție, deci motorul nu simte nimic.

Dacă valva se închide prea lent, ECU-ul observă. Dacă curba de tensiune iese din tipar, ECU-ul observă și asta. Apoi înregistrează o eroare sau corectează cantitatea injectată.

ℹ️ Notă tehnică: Diagnoza corectă necesită testere dedicate și actualizate pentru noua generație de ECU. Un cititor generic de coduri OBD2 nu vede tot ce contează.

Pași de diagnoză la fața locului

Când lucrezi mobil, nu ai banc de probă. Ai nevoie de o metodă simplă și repetabilă.

1. Ascultă și observă. Pornește motorul. Notează ralantiul, rateurile, zgomotul și fumul.
2. Verifică bateria. O tensiune scăzută produce erori false la sisteme cu tensiune mare de comandă.
3. Citește codurile de eroare. Notează fiecare cod. Salvează și datele înghețate, dacă testerul le arată.
4. Urmărește datele live. Compară rateurile și corecțiile între cilindri. Un cilindru care iese din grup indică injectorul sau alimentarea lui.
5. Exclude alimentarea. Verifică filtrul de motorină, aerul din circuit și calitatea combustibilului.
6. Inspectează cablajul. Caută conectori umezi, oxidați sau pini deformați.
7. Rulează teste active. Dacă ECU-ul și testerul permit, folosește teste de echilibru sau dezactivare pe cilindru.

Ordinea contează. Mulți schimbă injectoare când problema era un filtru sau un conector. Un injector piezo nou costă mult. Fiecare pas de mai sus te scapă de o cheltuială inutilă.

Testerul potrivit pentru munca pe teren

Pașii 3, 4 și 7 cer un tester bun. Un scanner bidirecțional face exact asta: citește codurile, arată datele live și trimite comenzi către ECU. Pentru diagnoză mobilă, un model precum THINKCAR THINKSCAN 689BT acoperă acest flux de lucru, de la citirea erorilor până la testele active.

Înainte de orice diagnoză, verifică lista de acoperire a producătorului. Confirmă că marca, motorul și anul mașinii sunt suportate. Nu toate ECU-urile expun aceleași date sau aceleași teste.

Ce să eviți când lucrezi cu injectoare piezo

⚠️ ATENȚIE: Injectoarele piezo lucrează cu tensiuni de comandă mult peste 12 V. Nu deconecta niciun conector cu contactul dat. Nu aplica niciodată 12 V direct pe injector. Poți distruge cristalul sau te poți alege cu un șoc electric.

Alte greșeli frecvente:

• schimbarea injectoarelor fără citirea datelor live
• montarea unui injector nou fără codare, unde ECU-ul o cere
• folosirea unui tester vechi, neactualizat pentru ECU-ul mașinii
• ignorarea filtrului de motorină și a calității combustibilului
• ștergerea erorilor fără a le nota mai întâi

Un injector nou fără codare corectă poate merge prost. ECU-ul trebuie să știe ce piesă a primit.

Avantajele injectorului piezo

• Răspuns rapid și injecție precisă
• Reducere semnificativă a zgomotului
• Emisii mai scăzute
• Eficiență sporită a combustiei
• Potențial de regenerare DPF inteligentă

Prețul plătit este complexitatea. Piesa e scumpă, iar diagnoza cere unelte potrivite. De aceea metoda și testerul fac diferența dintre o reparație corectă și una la întâmplare.

Concluzie

Injectorul piezo a schimbat felul în care arde un motor diesel. Cristalul lui răspunde mult mai repede decât o bobină. Asta permite mai multe faze de injecție, presiune variabilă și un control fin al emisiilor.

Pentru cine face diagnoză, ideea de bază rămâne simplă. Ascultă motorul, citește erorile, compară cilindrii și exclude alimentarea. Abia apoi condamni injectorul. Cu un tester bidirecțional actualizat și cu o metodă clară, pierzi mai puțin timp și eviți piese schimbate degeaba.
