Camere Termice în Diagnosticarea Auto

Cum Funcționează Camerele Termice în Diagnosticarea Auto: Emisivitate, Senzori și Căldură Explicată

Camerele termice sunt unele dintre cele mai puternice instrumente disponibile unui tehnician auto modern. Pot revela defecte invizibile, pot localiza supraîncălziri înainte ca acestea să devină avarii costisitoare și pot cartografia fluxul termic al unui motor sau sistem de frânare în timp real.

Dar există o problemă fundamentală: dacă nu înțelegi cum funcționează aceste camere, imaginile pe care le obții pot fi profund înșelătoare.

Acest ghid complet explică fizica din spatele termografiei aplicate la automobile — de la modul în care senzorul detectează radiația infraroșie, la rolul emisivității, la limitele tehnice pe care orice diagnostician trebuie să le cunoască înainte de a interpreta o termogramă.

Porsche 911 Shooting Brake: Indecent 991 Custom Build

Cum Detectează o Cameră Termică Căldura?

Primul lucru de înțeles este că o cameră termică nu „vede” căldura în sensul în care ochii noștri văd lumina vizibilă. Ea detectează radiație infraroșie — un tip de energie electromagnetică emisă de orice obiect cu o temperatură mai mare decât zero absolut (-273,15°C).

Procesul intern se desfășoară astfel:

• Fiecare componentă a mașinii — motor, cablaj, frâne, radiator — emite energie infraroșie.
• Camera captează această radiație prin intermediul unui senzor specializat.
• Senzorul convertește intensitatea radiației captate într-un semnal electric.
• Procesorul intern traduce semnalele electrice într-o imagine bidimensională a temperaturilor (termogramă).
• Culorile din imagine reprezintă diferențe de temperatură: în mod convențional, roșu și galben pentru zone calde, albastru și violet pentru zone reci.

ℹ️ Notă Tehnică: Camerele termice detectează radiația de suprafață — nu temperatura internă a componentelor. Aceasta este o distincție esențială pentru interpretarea corectă a oricărei termograme auto.

Această capacitate de a vizualiza diferențe de temperatură face termografia extrem de valoroasă: permite identificarea problemelor cu mult înainte ca acestea să devină avarii vizibile sau să genereze coduri de eroare OBD2.

Talos 911 RT: The £850,000 Carbon GT3 RS Masterpiece

Ce Este Emisivitatea și De Ce Afectează Precizia Măsurătorilor

Definiție

Emisivitatea (simbol: ε) este o proprietate fizică a suprafeței unui material care descrie cât de eficient emite aceasta energie infraroșie în comparație cu un corp negru perfect (un emițător ideal cu ε = 1).

• Interval de valori: 0 (suprafață perfect reflectivă, nu emite nimic propriu) → 1 (corp negru perfect, emite maximum posibil)
• Unitate: adimensională (fără unitate de măsură)

De Ce Contează Emisivitatea în Diagnosticarea Auto

Emisivitatea determină direct cât de precisă este temperatura afișată de cameră. Iată mecanismul:

• Materiale cu emisivitate scăzută — metal lustruit, crom, piese reflectorizante — nu emit propria căldură infraroșie în mod eficient. În schimb, reflectă radiația infraroșie din mediul înconjurător. Rezultatul: camera înregistrează o temperatură aparentă mult mai mică decât temperatura reală a piesei.
• Materiale cu emisivitate ridicată — plastic, cauciuc, vopsea, metal oxidat sau rugozat — emit stabil propria radiație infraroșie și furnizează citiri fiabile.

Fără ajustarea corectă a emisivității în setările camerei, riscul de a trage concluzii diagnostice greșite este ridicat.

Exemple Practice pe Materiale Auto

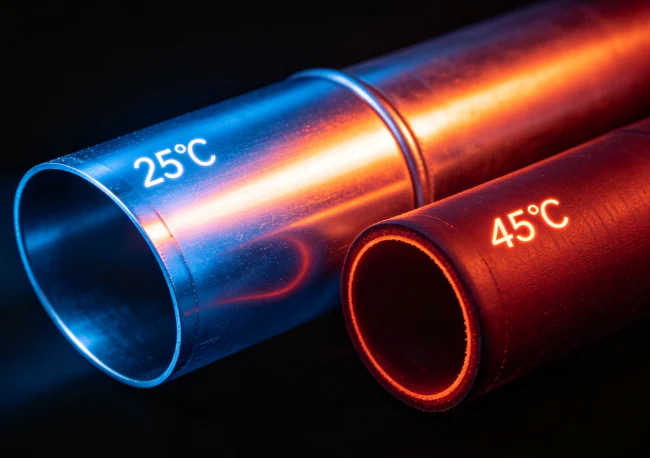

Problema Reală pe Care o Creează Emisivitatea Scăzută

Imaginează-ți că scanezi compartimentul motor al unui vehicul fără să ajustezi emisivitatea. Un colector de admisie din aluminiu lustruit va apărea pe ecranul camerei ca un obiect rece sau cu temperatură neutră — chiar dacă în realitate funcționează la 80–100°C.

În același timp, un furtun de cauciuc vecin, care are emisivitate ridicată, va afișa corect temperatura sa de suprafață.

⚠️ AVERTISMENT: Nu interpreta niciodată o termogramă auto fără să verifici mai întâi emisivitatea setată în cameră și tipul de material pe care îl scanezi. Suprafețele reflectorizante — șuruburi, piese metalice lustruite, bare de crom — necesită calibrare manuală a parametrului ε pentru o scanare validă.

https://diagnozabam.ro/sfaturi/blog/toyota-hilux-modellista-accessories-ninth-gen-pick-up-guide/

Cum Funcționează Senzorii Termici Dintr-o Cameră Termică

La baza fiecărei camere termice se află o matrice de senzori termici care convertesc radiația invizibilă în date utilizabile.

Procesul Pas cu Pas

[Suprafața componentei auto]
         │
         │ emite radiație infraroșie
         ▼
[Lentilă optică IR]  ──── filtrează și focalizează radiația
         │
         ▼
[Matrice de senzori (bolometru)]
  ┌──────┬──────┬──────┐
  │pixel │pixel │pixel │  ← fiecare pixel detectează intensitatea radiației
  ├──────┼──────┼──────┤
  │pixel │pixel │pixel │
  └──────┴──────┴──────┘
         │
         │ semnal electric analogic
         ▼
[Convertor analog-digital]
         │
         ▼
[Procesor de imagine]
         │
         ▼
[Termogramă afișată pe ecran]

Fiecare pixel din matrice detectează intensitatea energiei infraroșii care lovește acea zonă microscopică a senzorului. Procesorul calculează temperatura corespunzătoare pentru fiecare pixel și construiește imaginea termică finală.

Capricorn 01 Tutto Rosso: The 900 HP Gated Manual Icon

Senzori Termici pentru Imagistică vs. Senzori Termici de Contact: Diferențe Esențiale

De ce contează în practică: Un senzor de contact — cum este cel integrat în motorul mașinii și conectat la ECU — îți spune temperatura dintr-un singur punct. O cameră termică îți oferă o hartă completă a distribuției termice pe toată suprafața componentei, ceea ce face posibilă detectarea fluxurilor inegale, a blocajelor și a supraîncălzirilor localizate.

Ce Este un Bolometru și De Ce Contează în Imagistica Termică

Bolometrul este tipul de senzor cel mai răspândit în camerele termice moderne pentru diagnosticare auto. Înțelegerea principiului său de funcționare explică atât capacitățile, cât și limitele camerei.

Principiu de Funcționare

Bolometrul funcționează pe baza unui principiu fizic simplu: rezistența electrică a unui material se modifică în funcție de temperatura sa. Astfel:

1. Radiația infraroșie lovește elementul senzitiv al bolometrului.
2. Energia absorbită crește temperatura microscopică a elementului.
3. Variația de temperatură modifică rezistența electrică măsurabilă.
4. Circuitul de procesare convertește variația de rezistență într-o valoare de temperatură.
5. Fiecare pixel al matricei repetă acest proces → se construiește harta termică completă.

Audi R8 Successor Rumors: V8 Hybrid Temerario Platform

De Ce Contează în Diagnosticarea Auto

ℹ️ Notă Tehnică: Camerele termice industriale de înaltă performanță folosesc uneori senzori răciți criogenic (InSb sau HgCdTe), cu sensibilitate superioară, dar la costuri prohibitive pentru uzul auto curent. Bolometrul nerefrigerat (microbolometru) reprezintă compromisul optim pentru diagnosticarea auto practică.

De Ce Imaginile Termice Pot Fi Înșelătoare: Transfer Termic și Rezistență Termică

Aceasta este probabil cea mai importantă secțiune pentru oricine dorește să folosească o cameră termică în diagnosticarea auto. Mulți tehnicieni cu experiență în alte instrumente cad în capcana de a interpreta literal ceea ce văd pe ecranul camerei.

Regula Fundamentală

Camerele termice afișează temperatura suprafeței, nu sursa internă de căldură.

Când folosești o cameră termică pe un motor sau pe un sistem de frânare, nu vezi căldura generată intern de componentă. Vezi cum acea căldură a reușit să ajungă la suprafață prin straturile de metal, plastic și cauciuc.

Întârzierea Transferului Termic: De Ce Imaginea Este Întotdeauna „Decalată”

Căldura se deplasează prin conducție de la sursa internă spre exterior — și acest proces nu este instantaneu:

• Un motor pornit de la rece nu va genera imediat o anomalie termică vizibilă pe colectorul de evacuare. Căldura trebuie mai întâi să se conducă prin peretele gros din fontă al colectorului.
• O componentă electrică supraîncălzită intern poate să arate „normală” pe ecranul camerei dacă învelișul izolant sau carcasa de plastic nu a permis încă căldurii să ajungă la suprafață.
• Componentele cu rezistență termică ridicată — carcasele groase din metal, acoperirile ceramice, piesele stratificate — restricționează conducția termică. Chiar dacă interiorul se supraîncălzește, temperatura suprafeței crește lent.

Conductivitate Termică vs. Rezistență Termică

Cele două concepte sunt opuse:

Conductivitate termică (λ)  →  cât de rapid se propagă căldura printr-un material
                               [cupru: ~400 W/m·K] [aer: ~0,024 W/m·K]

Rezistență termică (R_th)   →  cât de mult rezistă un material la propagarea căldurii
                               R_th = grosime / (λ × suprafață)

Rezistență termică ridicată = semnătură termică întârziată sau ascunsă.

Aceasta înseamnă că o componentă poate fi deja defectă și supraîncălzită intern, dar camera termică nu va arăta anomalia decât după un timp — sau deloc, dacă materialele de izolare sunt suficient de eficiente.

Porsche 911 Carrera 992.2 Tuning: LARTE Edition Carbon Kit

Temperatura Suprafeței ≠ Temperatura Internă

Există două mecanisme principale prin care temperatura suprafeței diferă de temperatura internă:

1. Efectul de scala termică: Un radiator poate apărea „cald” pe ecranul camerei la 50°C pe suprafața exterioară, în timp ce lichidul de răcire din interior circulă la 90°C. Diferența de 40°C este „absorbită” de rezistența termică a peretelui radiatorului și de filmul de aer din jurul acestuia.

2. Efectul emisivității (discutat anterior): O priză de admisie din aluminiu lustruit reflectă temperatura aerului din jur în loc să emită propria căldură, făcând să pară artificial rece chiar dacă este fierbinte.

⚠️ AVERTISMENT: Nu trage concluzii diagnostice bazate exclusiv pe temperatura absolută afișată de cameră. Folosește camera pentru a identifica anomalii și distribuții inegale de temperatură, nu pentru a citi temperaturi exacte ale componentelor interne.

Cum Se Utilizează Camerele Termice în Diagnosticarea Auto

Odată ce înțelegi principiile fizice, poți folosi termografia auto cu eficiență maximă. Iată aplicațiile practice principale:

1. Supraîncălzire Motor și Sistem de Răcire

Probleme pe care le poate identifica o cameră termică:

• Radiator blocat parțial — zonele blocate apar vizibil mai reci decât zonele cu flux normal de lichid
• Flux inegal de lichid de răcire — distribuție neuniformă a temperaturii pe suprafața radiatorului
• Pompă de apă defectă — lipsa circulației se traduce în diferențe termice clare față de comportamentul normal
• Termostat blocat închis — motorul se supraîncălzește, dar lichidul nu circulă prin radiator

Exemplu de diagnostic radiator:

Radiator normal:          Radiator blocat parțial:
████████████████          ████████░░░░░░██████
████████████████          ████████░░░░░░██████
████████████████          ████████░░░░░░██████
(temperatură uniformă)    (zonă rece = blocaj)

2. Supraîncălzire în Sistemul de Frânare

• Plăcuțe de frână care freacă constant — temperatura ridicată la o roată față de celelalte indică o plăcuță care nu se eliberează complet
• Etrier de frână blocat — generează căldură excesivă și asimetrică
• Comparație stânga-dreapta — diferențe mari de temperatură între roțile aceleiași axe indică probleme de frânare

3. Defecte Electrice

• Cabluri și conectori supraîncălziți — rezistența electrică mărită (de ex. prin coroziune sau conexiuni slabe) generează căldură localizată detectabilă
• Circuite cu rezistență ridicată — evidențiate prin puncte calde pe traseul circuitului
• Relee și siguranțe defecte — componentele cu defecțiuni interne disipă energie ca și căldură

ℹ️ Notă Tehnică: Pentru defectele electrice, camera termică trebuie folosită cu circuitul sub sarcină electrică. Un circuit defect în repaus nu generează suficientă căldură pentru a fi detectat. Sarcina electrică activă este condiția necesară pentru o scanare termică validă a sistemului electric.

Termografia Combinată cu Diagnosticarea OBD2: Abordarea Completă

Camera termică este un instrument de localizare și vizualizare — nu de diagnoză completă. Ea îți arată unde există o anomalie termică; nu îți explică întotdeauna de ce există acea anomalie.

Motion Sickness (Kinetosis): Scientific Causes

Fluxul de lucru recomandat pentru diagnosticarea completă este:

[Camera Termică]
      │
      │ identifică: zone calde, reci sau asimetrice
      │
      ▼
[Interpretare vizuală + cunoaștere fizică]
      │
      │ localizează componenta problematică probabilă
      │
      ▼
[Instrument OBD2 / Scanner Diagnostic]
      │
      │ citește: coduri de eroare, parametri live, date senzori
      │
      ▼
[Diagnostic complet: cauza + soluția]

Combinația este sinergică:

• Camera termică relevă simptomele fizice vizibile — supraîncălziri, blocaje, puncte calde în cablaj.
• Scanerul OBD2 livrează datele electronice — coduri de eroare, valori de la senzori, parametri ai sistemului — care explică cauza din spatele anomaliei termice.

Mulți tehnicieni experimentați folosesc ambele instrumente în tandem: camera termică pentru triaj rapid și localizare, scanerul pentru diagnostic aprofundat și confirmare.

Limitele Tehnice ale Camerelor Termice: Ce Nu Pot Face

Este la fel de important să știi ce nu poate face o cameră termică pe câit e de important să știi ce poate:

• Nu vede prin obiecte solide. Camerele termice detectează exclusiv temperatura suprafeței și nu pot penetra materiale solide. O piesă internă defectă poate să nu fie vizibilă dacă este complet acoperită de componente izolatoare.
• Nu oferă temperaturi absolute precise pe suprafețe reflectorizante fără calibrarea manuală a emisivității.
• Nu poate diferenția sursa de efect — o zonă caldă pe un conductor poate fi cauzată de un scurtcircuit, de o supraîncărcare sau de o conexiune slabă. Camera arată efectul termic, nu cauza electrică.
• Nu funcționează bine pe suprafețe cu temperaturi foarte uniforme — dacă întregul sistem are o distribuție termică omogenă, camera nu va evidenția nimic relevant.

Ghid Rapid: Parametrii de Emisivitate pentru Diagnosticarea Auto

Iată un tabel de referință rapid pentru calibrarea camerei termice în funcție de materialul scanat:

Camere Termice Foxwell Recomandate pentru Diagnosticarea Auto

Dacă aplici principiile din acest ghid și cauți un instrument concret cu care să începi sau să îți completezi dotarea atelierului, iată trei opțiuni din gama Foxwell adaptate unor profiluri diferite de utilizare:

Royal Enfield Shotgun 650 SHAAN Wins European BKBO 2026

Foxwell RT100 — Pentru Tehnicieni și DIY-eri pe Smartphone

Profilul ideal: Tehnician mobil, pasionat auto avansat sau atelier care vrea să intre în termografie fără investiție în hardware dedicat.

→ Vezi RT100 pe foxwelldiag.com

RT100 este o cameră termică plug-and-play care se conectează direct la smartphone-ul tău (Android sau iPhone/iOS — verifică versiunea la comandă). Nu necesită baterie proprie: consumul extrem de redus de 0,24W îi permite să funcționeze până la 10 ore continuu direct din portul telefonului.

Specificații tehnice cheie:

• Rezoluție termică: 512×384 (TISR — Super-Rezoluție prin procesare software)
• Rată de cadre: 25 Hz — flux video fluid, ideal pentru scanări dinamice
• Interval de temperatură: -20°C – 550°C
• App dedicat: 10 palete de culori, analiză punct/zonă/linie, export PDF

De ce funcționează pentru auto: Ideal pentru triaj rapid în compartimentul motor, verificarea distribuției termice pe radiatoare și identificarea hotspot-urilor electrice — totul cu telefonul deja în mână.

Foxwell RT280 — Camera Handheld de Atelier

Profilul ideal: Atelierul auto care vrea un instrument handheld dedicat, independent de smartphone, cu stocare locală și analiză pe PC.

→ Vezi RT280 pe foxwelldiag.com

RT280 este o cameră termică autonomă cu ecran LCD de 2,8 inch, concepută pentru utilizare intensivă în atelier. Vine cu laser de targetare pentru corelarea precisă a punctului vizat cu imaginea termică și cu software PC inclus pentru analiză avansată 2D/3D și generare automată de rapoarte.

Specificații tehnice cheie:

• Senzor IR: 320×240 pixeli nativi; rezoluție TISR: 240×180 (enhanced)
• Rată de cadre: 25 Hz
• Interval de temperatură: -20°C – 550°C cu precizie ±2% sau ±2°C
• Stocare: 8GB eMMC intern — până la 20.000 de imagini termice
• Palete de culori: 9 opțiuni (Iron, Rainbow, Lava, Arctic etc.)
• Detecție automată: centru, punct cel mai cald, punct cel mai rece

De ce funcționează pentru auto: Capacitatea de stocare mare și analiza PC îl fac ideal pentru documentarea diagnosticărilor în timp, compararea scanărilor la același vehicul după intervenție și generarea de rapoarte pentru clienți.

Foxwell RT280 Pro — Dual-Lens pentru Diagnosticare Profesională

Profilul ideal: Atelierul profesional sau tehnicianul specializat care are nevoie de cea mai clară corelare între imaginea termică și realitatea vizuală a componentei.

→ Vezi RT280 Pro pe foxwelldiag.com

RT280 Pro adaugă față de RT280 standard o cameră vizuală de 2MP integrată, care permite suprapunerea imaginii termice peste imaginea optică reală în 5 moduri diferite de fuziune. Aceasta elimină una dintre cele mai frecvente surse de confuzie în termografia auto: neclaritatea asupra cărei componente exacte aparține un hotspot.

Specificații tehnice cheie:

• Senzor IR: 256×192 pixeli nativi; rezoluție TISR: 512×384
• Cameră vizuală: 2MP — 5 moduri de imagine: Thermal / Visible / Outline Fusion / PIP / Overlay Fusion
• Sensibilitate termică (NETD): <50 mK — detectează diferențe de 0,05°C
• Interval de temperatură: -20°C – 550°C cu precizie ±2%
• Laser de targetare: 5 metri
• Stocare: 32GB intern
• Analiză PC: 2D și 3D inclus

De ce funcționează pentru auto: Modul Outline Fusion suprapune contururile componentelor vizuale peste harta termică, eliminând ambiguitatea localizării. Sensibilitatea de <50 mK permite detectarea anomaliilor termice minore — esențial pentru diagnosticarea defectelor electrice incipiente sau a pierderii minime de eficiență termică a sistemului de răcire.

ℹ️ Notă Tehnică: Toate cele trei modele folosesc tehnologia TISR (Thermal Image Super-Resolution) — un proces de îmbunătățire a rezoluției prin interpolare avansată software, care crește claritatea marginilor termice și permite identificarea mai precisă a hotspot-urilor față de rezoluția nativă a senzorului.

Concluzie: Puterea și Limitele Termografiei Auto

Camerele termice sunt instrumente de diagnosticare remarcabile — dar numai în mâinile unui tehnician care înțelege fizica din spatele lor.

Trei principii de reținut pentru orice diagnosticare termică auto:

1. Camera vede suprafața, nu interiorul. Temperatura afișată este cea a suprafeței componentei, influențată de conductivitate termică, rezistență termică și emisivitate — nu temperatura internă a piesei.
2. Emisivitatea poate distorsiona complet citirile. Suprafețele metalice lustruite pot apărea artificial reci. Ajustează întotdeauna parametrul ε în funcție de materialul scanat.
3. Termografia este un instrument de localizare, nu de diagnoză completă. Combină rezultatele camerei cu date OBD2 și cunoaștere mecanică pentru un diagnostic corect și complet.

Xiaomi YU7 GT: The 990 HP High-Performance EV SUV

Stăpânind aceste principii, camera termică devine unul dintre cele mai valoroase instrumente din dotarea unui atelier auto modern — capabilă să reducă semnificativ timpul de diagnosticare și să identifice probleme care ar rămâne invizibile cu instrumentele convenționale.
