Cum Folosești Camera Termică la Diagnosticarea Auto

Cum Folosești Camera Termică pentru Diagnosticarea Auto: Cazuri Reale și Ghid Practic

Diagnosticarea modernă a autovehiculelor s-a schimbat fundamental în ultimii ani. Scanerul OBD2 rămâne instrumentul de bază al oricărui atelier, dar există o categorie întreagă de defecte pe care codurile de eroare nu le văd — și pe care camera termică le poate identifica în câteva secunde.

Supraîncălziri localizate, conectori electrici cu rezistență crescută, frâne care freacă imperceptibil, celule de baterie dezechilibrate termic: toate acestea produc anomalii de temperatură cu mult înainte să genereze un cod de defect sau să provoace o avarie vizibilă.

Acest ghid îți arată cum funcționează termografia aplicată la automobile în practică — cu cazuri reale, metodologie corectă de interpretare și limitele pe care orice tehnician trebuie să le cunoască.

Camere Termice în Diagnosticarea Auto

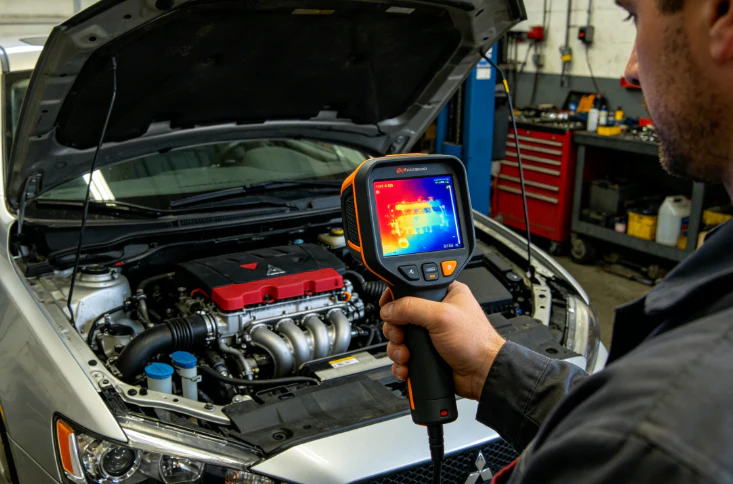

Ce Este o Cameră Termică pentru Diagnosticarea Auto?

O cameră termică pentru diagnosticarea auto este un instrument care detectează radiația infraroșie emisă de componentele vehiculului și o convertește într-o hartă vizuală a distribuției de temperatură — numită termogramă.

Ceea ce face diferența față de un pirometru sau un senzor de contact: camera termică nu îți oferă o singură valoare de temperatură pentru un punct. Îți oferă o imagine completă cu mii de puncte de măsurare simultane, permițând vizualizarea distribuției termice pe toată suprafața unui radiator, a unui tablou electric sau a unui disc de frână.

ℹ️ Notă Tehnică: Camera termică nu detectează defecte direct — detectează anomalii de temperatură. Interpretarea acestor anomalii și corelarea lor cu componentele vehiculului este responsabilitatea tehnicianului. Termografia este un instrument de vizualizare, nu un sistem automat de diagnoză.

Această distincție este esențială: camera arată unde există o problemă termică, nu ce anume a cauzat-o.

Ce Defecte Poate Identifica Termografia Auto?

Înainte de a intra în metodologie, este util să înțelegi spectrul complet de aplicații. Camera termică poate contribui la diagnosticarea defectelor din șapte categorii principale:

1. Motor și Sistem de Răcire

Căldura este principalul dușman al motorului. Orice defect care perturbă circulația lichidului de răcire sau disiparea căldurii va genera o anomalie termică vizibilă:

• Cilindri supraîncălziți sau cu distribuție termică inegală
• Radiator blocat parțial — zonele blocate apar semnificativ mai reci
• Conductele sistemului de răcire cu flux restricționat
• Pompă de apă cu debit redus
• Termostat blocat în poziție închisă sau parțial deschisă
• Colector de evacuare și catalizator cu distribuție termică neuniformă
• Pierderi de căldură prin garnituri de chiulasă degradate

Toyota Hilux Modellista Accessories: Ninth-Gen Pick-Up Guide

2. Sistem Electric și Cablaj

Rezistența electrică generează căldură. Orice conexiune slăbită, conductor corodat sau componentă care lucrează la limita capacității sale va deveni un hotspot termic înainte de a produce un cod de eroare:

• Conectori și borne corodate sau slăbite
• Conductori supraîncălziți din cauza suprasarcinii
• Siguranțe și relee cu defecțiuni incipiente
• Alternatoare și demarroare care se apropie de defectare
• Fascicolul de cabluri cu deteriorări izolație

3. Sistemul de Frânare și Suspensie

Fricțiunea este sursa primară de căldură în componentele mobile. Orice dezechilibru termic între roți sau față de valori de referință indică o problemă:

• Etrier de frână blocat sau cu pistoane care nu se retrag complet
• Plăcuțe de frână care freacă în permanență
• Rulmenți de roată cu frecare excesivă
• Distribuție inegală a temperaturii pe discurile de frână ale aceleiași axe

Răul de Mișcare (Cinetoza): Cauze Științifice

4. Climatizare (HVAC)

• Heater core blocat — apare ca o zonă rece în tabloul de bord în timp ce sistemul funcționează
• Evaporator AC cu distribuție termică neuniformă
• Pierderi de aer prin garnituri de uși sau geamuri deteriorate
• Umiditate infiltrată în zonele de izolare termică ale habitaclului

5. Transmisie și Transmitere Putere

• Supraîncălzirea transmisiei automate — scanarea conductelor de răcire ale transmisiei relevă dacă fluidul este răcit corespunzător
• Frecare excesivă în diferențial — indică uzura angrenajelor sau nivelul scăzut de lubrifiant

6. Scurgeri de Fluide și Defecte Caroserie

• Micro-scurgeri de lichid de răcire — produc zone reci caracteristice pe componentele din jur
• Infiltrații de apă în panouri caroserie sau sub covor
• Zone de coroziune activă sub acoperirile de protecție

7. Baterii EV și Sisteme Hibrid

• Celule de baterie cu temperaturi individuale anormale față de medie
• Cabluri de înaltă tensiune supraîncălzite
• Module de baterie cu semnătură termică degradată față de starea inițială

EVAP Canister Diagnostic Tools: Complete Tech Repair Guide

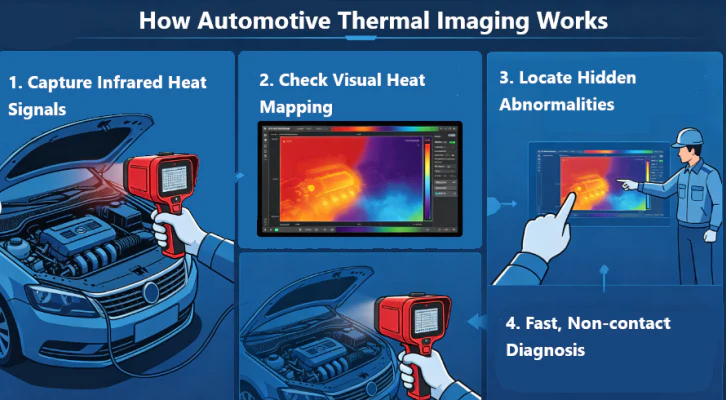

Cum Funcționează Diagnosticarea Termică: Metodologie Pas cu Pas

Pasul 1: Pregătirea Condiților de Scanare

Termografia auto nu se efectuează pe vehicul rece, parcat și neoperațional. Pentru a obține imagini diagnostice relevante, componentele trebuie să fie la temperatura de regim sau în starea care generează simptomul:

• Sistemul de răcire și motorul: scanează după minimum 10–15 minute de mers în regim normal
• Sistemul de frânare: scanează imediat după câteva opriri moderate; nu lăsa vehiculul să se răcească
• Sistemul electric: scanează cu circuitul sub sarcină electrică — un circuit în repaus nu generează suficientă căldură pentru detecție
• Transmisia automată: scanează după minimum 15–20 km de rulare normală

⚠️ AVERTISMENT: Scanarea componentelor reci sau nearme nu produce imagini diagnostice relevante. O distribuție termică uniform scăzută nu înseamnă că totul funcționează corect — poate însemna pur și simplu că nu ai creat condițiile termice necesare pentru a face defectul vizibil.

Pasul 2: Ajustarea Emisivității

Înainte de orice scanare, verifică setarea emisivității în camera termică și ajusteaz-o în funcție de materialul pe care îl scanezi. Suprafețele metalice lustruite cu emisivitate scăzută vor genera citiri false dacă emisivitatea din setările camerei nu este corectată.

Referință rapidă emisivitate pentru diagnosticarea auto:

Vopsea auto / plastic negru mat   →  ε ≈ 0,93 – 0,95  (fiabil, fără ajustare)
Cauciuc (furtunuri, garnituri)    →  ε ≈ 0,87 – 0,95  (fiabil)
Metal oxidat / rugozat            →  ε ≈ 0,70 – 0,85  (acceptabil)
Aluminiu lustruit                 →  ε ≈ 0,05 – 0,15  (ajustare OBLIGATORIE)
Crom / suprafețe reflectorizante  →  ε ≈ 0,02 – 0,10  (risc ridicat de eroare)

Pasul 3: Interpretarea Termogramei

Odată obținută imaginea termică, interpretarea corectă urmează un algoritm simplu:

[Termogramă obținută]
        │
        ├──► Hotspot izolat (zonă mai caldă decât împrejurimile)
        │         │
        │         ├── Electric: rezistență crescută, scurtcircuit incipient
        │         ├── Mecanic: frecare excesivă, blocaj
        │         └── Fluid: scurgere activă de fluid cald
        │
        └──► Cold spot (zonă mai rece decât ar trebui)
                  │
                  ├── Răcire: blocaj în circulația fluidului
                  ├── HVAC: heater core blocat, lipsă flux aer
                  └── Scurgere: lichid rece care se infiltrează

Regula de bază: Nu interpreta valoarea absolută a temperaturii — interpretează diferențele față de componentele identice sau față de zonele adiacente. Un disc de frână la 180°C poate fi normal după frânare intensă; același disc la 180°C față de cel opus la 60°C indică o problemă clară.

Pasul 4: Corelarea cu Datele OBD2

Camera termică localizează anomalia termică. Scanerul OBD2 explică cauza electronică din spatele ei. Fluxul de lucru complet arată astfel:

https://diagnozabam.ro/sfaturi/blog/abt-cupra-formentor-vz5-635-ultra-limited-300-km-h-suv/

Camera termică  →  „Există un hotspot anormal pe conectorul bornei B+ a alternatorului"
      +
OBD2 Scanner    →  „Tensiunea de încărcare este la limita inferioară; parametru live: 13,1V"
      │
      ▼
Diagnostic complet: conexiune slabă pe circuitul de încărcare,
                    rezistență de contact crescută → generare de căldură localizată

Termografie vs. Diagnosticare Tradițională OBD2: Comparație Reală

Cele două instrumente nu concurează — se completează. Iată unde excelează fiecare:

Concluzia practică: Folosește camera termică pentru triaj rapid și detectare timpurie. Confirmă și aprofundează diagnosticul cu scanerul OBD2.

Cazuri Reale de Diagnosticare Termică Auto

Cazul 1: Radiator Blocat Parțial

Simptomul raportat de client: Temperatura motorului tinde spre zona roșie pe autostradă la viteză constantă, dar revine la normal în trafic urban.

212 T01 METTA: Next-Gen Tactical Expedition SUV

Ce arată camera termică:

Radiator văzut din față — scanare termică:

████████░░░░░░░░████████
████████░░░░░░░░████████   ← zonă rece centrală
████████░░░░░░░░████████      (flux de lichid blocat)
████████████████████████
████████████████████████   ← zonele laterale funcționează normal

Temperatura zonei calde: ~72°C
Temperatura zonei reci:  ~38°C
Diferență: 34°C → indică blocaj calcific sau depuneri în core

Acțiunea corectă: Spălare chimică radiator sau înlocuire, în funcție de gradul de colmatare confirmat vizual.

Cazul 2: Etrier de Frână Blocat — Roata Dreapta Față

Simptomul raportat: Vehiculul trage ușor spre dreapta la frânare; uzură inegală a anvelopelor față.

Ce arată camera termică (după 5 km de rulare urbană cu 3–4 frânări moderate):

O diferență de 79°C între discurile aceleiași axe față este un semnal clar de etrier blocat sau plăcuță care freacă în permanență. Camera a identificat problema în mai puțin de 30 de secunde după oprire.

Cazul 3: Conector Electric cu Rezistență Crescută

Simptomul raportat: Alternator înlocuit recent; tensiunea de încărcare fluctuează la sarcini electrice mari.

Ce arată camera termică (cu toate consumatorii electrici activați):

Conectorul de pe borna B+ a alternatorului apare cu 23°C mai cald decât conectorul de retur și decât conectorul bornei de baterie. Temperatura firului: 67°C față de referința de 44°C pe același cablu la 20 cm distanță.

Diagnosticul complet: Conector refolosit la montajul alternatorului nou; oxidare internă neelimintă → rezistență de contact → pierdere de tensiune și generare de căldură. Soluție: înlocuire terminal și curățare contact.

Cazul 4: Heater Core Parțial Blocat

Simptomul raportat: Habitaclul se încălzește neuniform; pasagerul raportează că simte mai puțin căldură decât șoferul.

Ce arată camera termică (cu încălzire la maxim, motor la temperatura de regim):

Scanarea tablou bord / zona deflectorului de aer arată o temperatură de 58°C în zona deflectoarelor șoferului și 31°C în zona deflectoarelor pasagerului — o diferență de 27°C care trădează un heater core cu circulație parțial blocată pe jumătatea sa.

FIAT 500 Hybrid Dolcevita: Ultimate Summer Cabriolet

Cazul 5: Celulă de Baterie cu Anomalie Termică (EV)

Simptomul raportat: Autonomie în scădere progresivă; BMS nu a generat niciun cod activ.

Ce arată camera termică (după 20 km de rulare normală):

Modulul 7 din pachetul de baterie afișează o temperatură cu 8°C mai ridicată față de media celorlalte module (41°C față de 33°C medie). Aceasta indică o celulă sau un grup de celule cu rezistență internă crescută — defect pre-cod, care poate evolua spre un dezechilibru sever de capacitate sau o defecțiune de BMS.

ℹ️ Notă Tehnică: În diagnosticarea bateriilor EV prin termografie, diferențele de temperatură mai mici de 5°C între module sunt considerate normale. Diferențe de 8–10°C sau mai mari justifică investigații suplimentare cu echipament de diagnosticare specializat EV.

Limitele Termografiei Auto: Ce Nu Poate Face Camera Termică

Folosită corect, camera termică este un instrument remarcabil. Folosită fără înțelegerea limitărilor sale, poate genera diagnostice false sau poate omite defecte reale.

Limitări tehnice fundamentale:

• Vede doar suprafața. Camera nu poate penetra materiale solide. Un defect complet intern, fără transfert termic spre suprafață, rămâne invizibil.
• Factorii de mediu afectează precizia. Lumina directă a soarelui, curenții de aer, temperatura ambiantă ridicată și umiditatea pot distorsiona semnificativ imaginea termică.
• Suprafețele reflectorizante generează citiri false. Metal lustruit, crom, aluminiu netratat — toate reflectă radiația infraroșie din mediu în loc să emită propria căldură. Rezultatul: temperaturi aparent scăzute pe piese care pot fi fierbinți.
• Nu citește coduri OBD2 și nu accesează date electronice. Camera termică nu poate înlocui scanerul de diagnosticare pentru sisteme electronice.
• Nu detectează defecte fără semnătură termică. O piesă mecanică defectă care nu generează căldură anormală (de exemplu, un senzor cu semnal eronat) nu va fi vizibilă în termogramă.
• Necesită interpretare calificată. Distincția dintre o anomalie termică normală și una care indică un defect necesită experiență și cunoașterea valorilor de referință.

⚠️ AVERTISMENT: Nu pune un diagnostic final bazat exclusiv pe o termogramă. Folosește camera pentru orientare și localizare, confirmă întotdeauna cu instrumente specifice sistemului investigat — scanner OBD2, manometru, multimetru sau inspecție vizuală directă după demontare.

Management Termic Auto: Prevenție vs. Diagnosticare

Există o distincție importantă pe care mulți o trec cu vederea: diagnosticarea termică (identificarea problemelor existente cu camera termică) și managementul termic (prevenirea problemelor termice) sunt două domenii complementare, dar distincte.

Bandă Termică Reflectorizantă (Heat Tape)

Banda termică reflectorizantă este un material proiectat să reflecte căldura radiantă și să protejeze componentele sensibile de expunerea termică excesivă. Este utilizată în mod curent în:

• Fascicolele de cabluri din apropierea evacuării
• Conductele de combustibil și frână din zona termică a motorului
• Componentele din plastic și cauciuc expuse la radiatorul catalitic
• Izolarea termică a pereților habitaclului

Camera termică poate fi utilizată pentru a verifica eficiența benzilor termice instalate: o distribuție termică uniformă și redusă în zona protejată confirmă că banda funcționează corect.

212 Expedition Platform-X: Cyber-Hardcore Off-Roader

Încălzitor Bloc Motor (Engine Block Heater)

Încălzitorul de bloc motor este un element de management termic pentru climatele reci — menține temperatura motorului la un nivel minim în perioadele de inactivitate, eliminând startul la rece complet.

Beneficiile termice directe:

• Uleiul de motor circulă imediat la vâscozitatea de regim, reducând uzura la pornire
• Lichidul de răcire pre-încălzit accelerează răspunsul sistemului HVAC
• Componente auxiliare (baterie, demaror) solicitate mai puțin la pornire

Camera termică poate verifica funcționarea corectă a unui încălzitor de bloc: după câteva ore de funcționare, distribuția termică pe blocul motor trebuie să fie uniformă și la temperatura setată.

Flux complet de management termic auto:

[Diagnoză cu cameră termică]  →  identificare problemă termică
          │
          ▼
[Confirmare OBD2 / inspecție directă]  →  cauza defectului
          │
          ▼
[Reparație + soluție preventivă]
   ┌──────┴──────────────────┐
   │ Bandă termică            │ Încălzitor bloc    │ Înlocuire componentă
   │ (protecție radiantă)     │ (cold start)       │ (defect confirmat)
   └──────────────────────────┴────────────────────┘
          │
          ▼
[Verificare post-intervenție cu camera termică]  →  confirmare rezultat

Instrumente Recomandate: Gama Foxwell pentru Termografie Auto

Alegerea camerei termice potrivite depinde de contextul de utilizare. Iată trei opțiuni din gama Foxwell adaptate unor profiluri diferite de atelier:

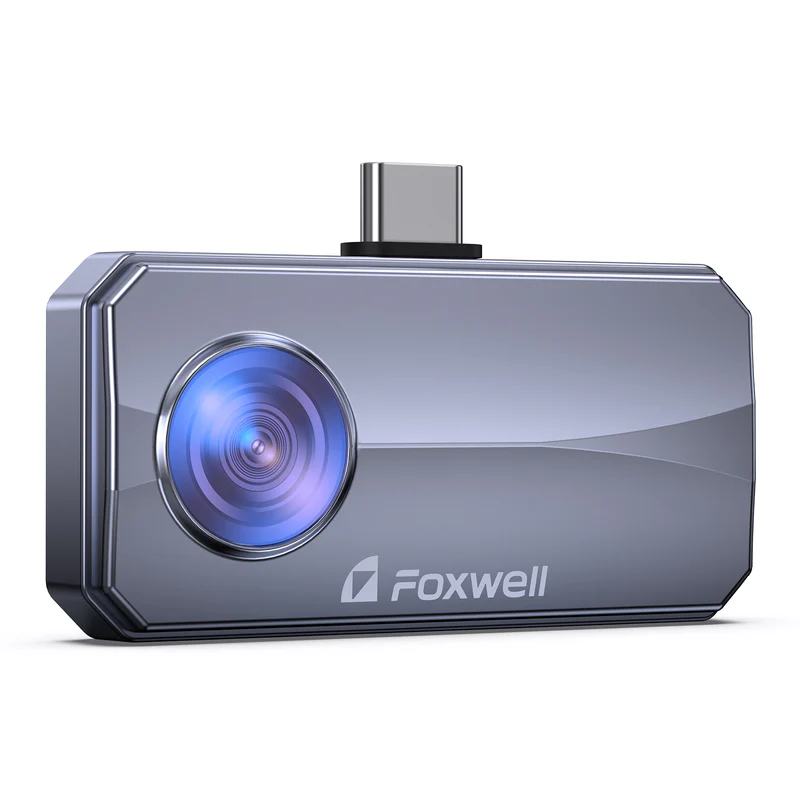

Foxwell RT100 — Termografie Plug-and-Play pe Smartphone

Potrivit pentru: Tehnicieni mobili, DIY avansați, ateliere care vor să adauge termografia în workflow fără hardware dedicat.

→ Detalii și comandă RT100

RT100 se conectează direct la smartphone-ul tău (Android sau iPhone — versiuni separate) și folosește aplicația dedicată pentru captură și analiză. Nu are baterie proprie: consumul de 0,24W îi asigură până la 10 ore de funcționare continuă direct din portul telefonului.

Specificații relevante pentru diagnosticarea auto:

• Rezoluție termică: 512×384 prin TISR (Super-Rezoluție)
• Rată de cadre: 25 Hz — flux video fluid pentru scanări dinamice
• Interval de temperatură: -20°C – 550°C
• App: 10 palete de culori, analiză punct/zonă/linie, export raport PDF

Cazul de utilizare optim: Triaj rapid în compartimentul motor, verificarea distribuției termice pe sisteme de frânare și identificarea hotspot-urilor electrice — totul cu telefonul în mână, fără echipament suplimentar de transportat.

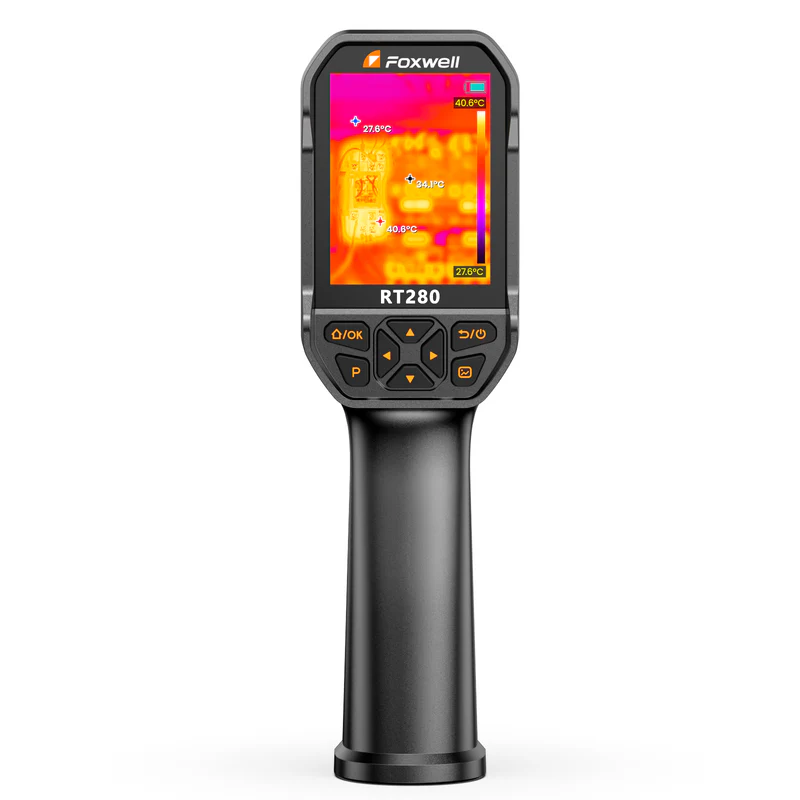

Foxwell RT280 — Camera Handheld Autonomă de Atelier

Potrivit pentru: Atelierul auto cu volum mediu-mare de diagnosticări care necesită un instrument dedicat, cu stocare locală și analiză avansată pe PC.

→ Detalii și comandă RT280

RT280 este o cameră termică autonomă cu ecran LCD de 2,8 inch — nu depinde de niciun alt dispozitiv pentru funcționare. Vine cu laser de targetare pentru corelarea precisă a punctului scanat cu imaginea termică și cu software PC inclus pentru analiză 2D/3D și generare automată de rapoarte pentru clienți.

Specificații relevante pentru diagnosticarea auto:

• Senzor IR nativ: 320×240 pixeli
• Rezoluție TISR: 240×180 (enhanced clarity)
• Rată de cadre: 25 Hz
• Precizie: ±2% sau ±2°C
• Stocare: 8GB eMMC intern — până la 20.000 de imagini termice
• Palete de culori: 9 opțiuni (Iron, Rainbow, Lava, Arctic, Red Hot, Black Hot etc.)
• Detecție automată: centru, cel mai cald punct, cel mai rece punct

Cazul de utilizare optim: Documentarea sistematică a diagnosticărilor, compararea stării termice a vehiculelor la intrarea și ieșirea din atelier, generarea de rapoarte vizuale pentru clienți ca suport al recomandărilor de reparație.

Ram 1500 Rumble Bee The Return of the Street Truck

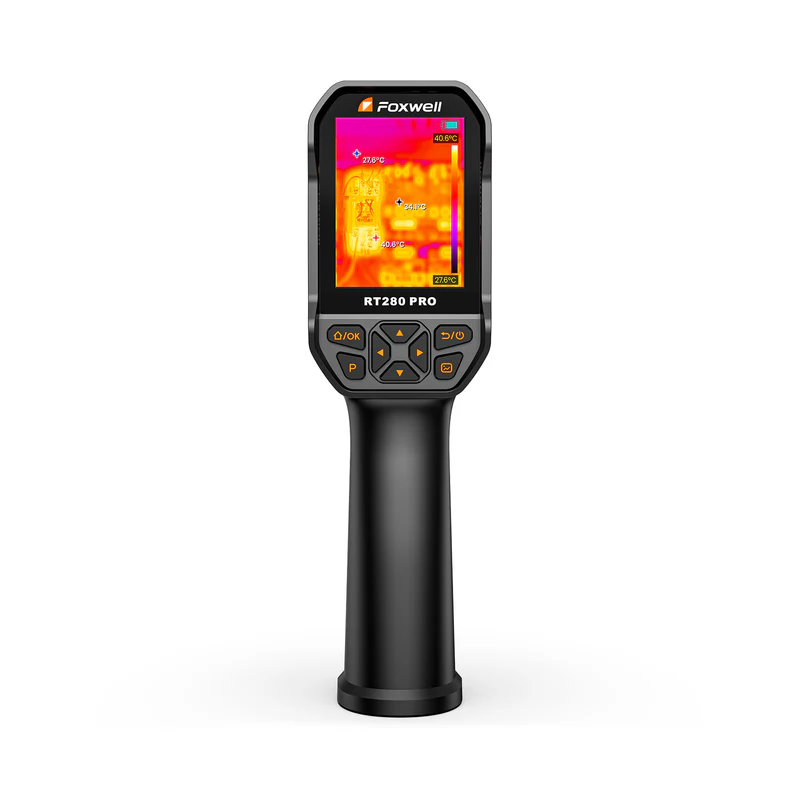

Foxwell RT280 Pro — Dual-Lens pentru Precizie Profesională

Potrivit pentru: Atelierul profesional specializat sau tehnicianul care lucrează frecvent cu defecte electrice subtile, sisteme hibrid/EV și cazuri complexe unde localizarea exactă a hotspot-ului este critică.

→ Detalii și comandă RT280 Pro

RT280 Pro adaugă față de modelul standard o cameră vizuală de 2MP integrată, care permite suprapunerea imaginii termice peste imaginea optică reală în 5 moduri de fuziune (Thermal / Visible / Outline Fusion / PIP / Overlay). Aceasta elimină una dintre principalele surse de ambiguitate în termografia auto: incertitudinea cu privire la care componentă exactă aparține un hotspot identificat.

Specificații relevante pentru diagnosticarea auto:

• Senzor IR nativ: 256×192 pixeli
• Rezoluție TISR: 512×384
• Cameră vizuală: 2MP, 5 moduri de fuziune imagine
• Sensibilitate termică (NETD): <50 mK — detectează diferențe de 0,05°C
• Precizie: ±2%
• Interval de temperatură: -20°C – 550°C
• Laser de targetare: 5 metri
• Stocare: 32GB intern
• Analiză PC: 2D și 3D inclus

Cazul de utilizare optim: Diagnosticarea bateriilor EV (unde diferențele de temperatură între module sunt mici și necesită sensibilitate ridicată), identificarea defectelor electrice incipiente în fascicolele de cabluri și orice situație unde trebuie corelată cu precizie o anomalie termică cu o componentă fizică specifică.

ℹ️ Notă Tehnică: Toate cele trei modele folosesc tehnologia TISR (Thermal Image Super-Resolution) — procesare software care îmbunătățește claritatea marginilor termice și rezoluția efectivă față de senzorul fizic nativ, permițând identificarea mai precisă a hotspot-urilor în zone aglomerate ale compartimentului motor.

Concluzie: Termografia Auto ca Instrument de Primă Linie

Camera termică nu este un instrument de nișă pentru cazuri speciale — este un instrument de triaj rapid care ar trebui să fie prezent în orice atelier auto modern, indiferent de dimensiune.

Porsche 911 Turbo S Sadu Edition: 701 HP Hybrid Icon

Trei principii care definesc utilizarea corectă:

1. Camera arată efectul, nu cauza. O anomalie termică este punctul de start al diagnosticului, nu concluzia sa. Confirmă întotdeauna cu instrumente specifice.
2. Condițiile de scanare determină calitatea diagnosticului. Componentele trebuie să fie la temperatura de regim sau în condiția care produce simptomul. O scanare pe vehicul rece nu are valoare diagnostică.
3. Termografia și OBD2 sunt complementare, nu alternative. Fluxul optim: camera termică pentru localizare vizuală rapidă → scanerul pentru date electronice și confirmare → intervenție bazată pe ambele surse de informație.

Aplicat corect, acest instrument reduce semnificativ timpul de diagnosticare, identifică defecte înainte ca acestea să genereze avarii costisitoare și oferă clientului dovezi vizuale clare ale problemei — un avantaj comunicațional pe care nicio altă metodă de diagnosticare nu îl oferă la fel de eficient.

Sursa: How to Use a Thermal Camera to Diagnose Car Problems (Real Cases)
